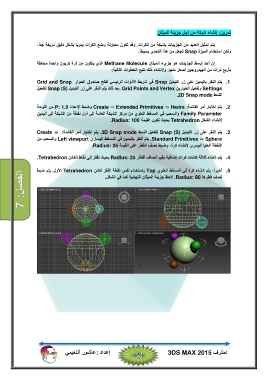

‫الفصل‪7 :‬‬ ‫‪ ‬‬

‫تمرين‪ :‬إنشاء شبكة من أجل جزيئة الميثان‬

‫يتم تمثيل العديد من الجزيئات بشبكة من الكرات‪ .‬وقد تكون محاولة وضع الكرات يدوياً بشكل دقيق مربكة جداً‪،‬‬
‫ولكن استخدام الميزة ‪ Snap‬تجعل من ھذا التحدي بسيطاً‪.‬‬

‫إن أحد أبسط الجزيئات ھو جزيء الميثان ‪ Methane Molecule‬الذي يتكون من ذرة كربون واحدة محاطة‬
‫بأربع ذرات من الھيدروجين أصغر منھا‪ .‬ولإنشاء ذلك نتبع الخطوات التالية‪:‬‬

‫‪ .1‬يتم النقر باليمين على زر التبديل ‪ Snap‬في شريط الأدوات الرئيسي لفتح صندوق الحوار ‪Grid and Snap‬‬
‫‪ Settings‬وتفعيل الخيارين ‪ .Grid Points and Vertex‬بعد ذلك يتم النقر على زر التبديل )‪ Snap (S‬لتفعيل‬

‫النمط ‪.2D Snap mode‬‬

‫‪ .2‬يتم اختيار أمر القائمة‪ Create ⇒ Extended Primitives ⇒ Hedra :‬وضبط الإعداد ‪ P: 1.0‬من اللوحة‬
‫‪ Family Parameter‬والسحب في المسقط العلوي من مركز الشبكة العامة إلى أول نقطة من الشبكة إلى اليمين‬

‫لإنشاء الشكل ‪ Tetrahedron‬بحيث تكون القيمة ‪.Radius: 100‬‬

‫‪ .3‬يتم النقر على زر التبديل )‪ Snap (S‬لتفعيل النمط ‪ .3D Snap mode‬يتم اختيار أمر القائمة‪Create ⇒ :‬‬
‫‪ .Standard Primitives ⇒ Sphere‬يتم النقر باليمين في المسقط اليساري ‪ Left viewport‬والسحب من‬

‫النقطة العليا اليسرى لإنشاء كرة‪ ،‬وضبط نصف القطر على القيمة ‪.Radius: 25‬‬

‫‪ .4‬يتم إنشاء ثلاثة كائنات كرات إضافية بقيم أنصاف أقطار ‪ Radius: 25‬بحيث تقفز إلى نقاط الكائن ‪.Tetrahedron‬‬

‫‪ .5‬أخيراً‪ ،‬يتم إنشاء كرة في المسقط العلوي ‪ Top‬باستخدام نفس نقطة القفز لكائن ‪ Tetrahedron‬الأول‪ .‬يتم ضبط‬
‫نصف قطرھا ‪ .Radius: 80‬لاحظ جزيئة الميثان النھائية كما في الشكل‪.‬‬
