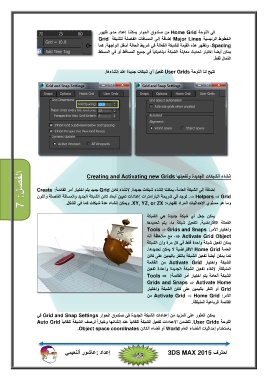

Page 126 - 3DS MAX 2015 احترف

‫‪ ‬‬

‫في اللوحة ‪ Home Grid‬من صندوق الحوار يمكننا إعداد مدى ظھور‬
‫الخطوط الرئيسية ‪ Major Lines‬إضافة إلى المسافات الفاصلة للشبكة ‪Grid‬‬
‫‪ ،Spacing‬وتظھر ھذه القيمة للشبكة الفعالة في شريط الحالة أسفل الواجھة‪ .‬كما‬
‫يمكن أيضاً اختيار تحديث معاينة الشبكة ديناميكياً في جميع المساقط أو في المسقط‬

‫الفعال فقط‪.‬‬

‫تتيح لنا اللوحة ‪ User Grids‬تفعيل أي شبكات جديدة عند إنشاءھا‪.‬‬

‫الفصل‪7 :‬‬ ‫إنشاء الشبكات الجديدة وتفعيلھا ‪Creating and Activating new Grids‬‬

‫إضافة إلى الشبكة العامة‪ ،‬يمكننا إنشاء شبكات جديدة‪ .‬لإنشاء كائن ‪ Grid‬جديد يتم اختيار أمر القائمة‪Create :‬‬
‫‪ .⇒ Helpers ⇒ Grid‬توجد في شريحة البارامترات إعدادات تعيين أبعاد كائن الشبكة الجديد والمسافة الفاصلة واللون‬

‫وما ھو مستوي الإحداثيات المراد إظھاره‪ .XY, YZ, or ZX :‬ويمكن إنشاء عدة شبكات كما في الشكل‪.‬‬

‫يمكن جعل أي شبكة جديدة ھي الشبكة‬
‫الفعالة الافتراضية‪ .‬لتفعيل شبكة ما‪ ،‬يتم تحديدھا‬
‫واختيار الأمر‪Tools ⇒ Grids and Snaps :‬‬
‫‪ ،⇒ Activate Grid Object‬مع ملاحظة أنه‬
‫يمكن تفعيل شبكة واحدة فقط في كل مرة وان الشبكة‬
‫العامة ‪ Home Grid‬الافتراضية لا يمكن تحديدھا‪.‬‬
‫كما يمكن أيضاً تفعيل الشبكة بالنقر باليمين على كائن‬
‫الشبكة واختيار ‪ Activate Grid‬من القائمة‬
‫المنبثقة‪ .‬لإلغاء تفعيل الشبكة الجديدة وإعادة تفعيل‬
‫الشبكة العامة يتم اختيار أمر القائمة‪Tools ⇒ :‬‬
‫‪Grids and Snaps ⇒ Activate Home‬‬
‫‪ Grid‬أو النقر باليمين على كائن الشبكة واختيار‬
‫الأمر‪ Activate Grid ⇒ Home Grid :‬من‬

‫القائمة الرباعية المنبثقة‪.‬‬

‫يمكن العثور على المزيد من إعدادات الشبكة الجديدة في صندوق الحوار ‪ Grid and Snap Settings‬في‬
‫اللوحة ‪ .User Grids‬تتضمن الإعدادات تفعيل الشبكة تلقائياً عند إنشائھا وخياراً لرصف الشبكة تلقائياً ‪Auto Grid‬‬

‫باستخدام إحداثيات الفضاء العام ‪ World‬أو فضاء الكائن ‪.Object space coordinates‬‬

‫إعداد ‪:‬عاشور ألنعيمي‬ ‫احترف ‪3DS MAX 2015‬‬

‫‪ ‬‬
