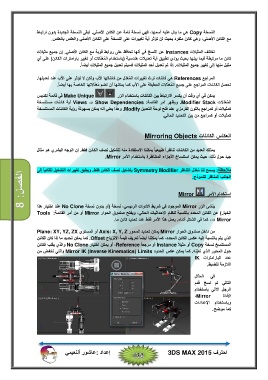

Page 133 - 3DS MAX 2015 احترف

‫‪ ‬‬

‫النسخة ‪ Copy‬ھي ما يدل عليه أسمھا‪ ،‬فھي نسخة تامة عن الكائن الأصلي‪ .‬تبقى النسخة الجديدة بدون ارتباط‬
‫مع الكائن الأصلي‪ ،‬وھي كائن متفرد بحيث لن تؤثر أية تغييرات على النسخة على الكائن الأصلي والعكس بالعكس‪.‬‬

‫تختلف المثيلات ‪ Instances‬عن النسخ في أنھا تحافظ على روابط قوية مع الكائن الأصلي‪ .‬إن جميع مثيلات‬

‫كائن ما مرتبطة فيما بينھا بحيث يؤدي تطبيق أية تعديلات ھندسية )باستخدام ال ُم َع ّدلات أو تغيير بارامترات الكائن( على أي‬
‫مثيل منھا إلى تغيير جميع المثيلات‪ .‬إذا تم تعديل أحد المثيلات فسيتم تعديل جميع المثيلات أيضاً‪.‬‬

‫المراجع ‪ References‬ھي كائنات ترث تغييرات ال ُم َع ّدل من كائناتھا الأب ولكن لا تؤثر على الأب عند تعديلھا‪.‬‬
‫تحصل الكائنات المراجع على جميع ال ُم َع ّدلات المطبقة على الأب كما يمكنھا أن تضم ُم َع ّدلاتھا الخاصة بھا أيضاً‪.‬‬

‫‪ Make Unique‬في قائمة تكديس‬ ‫يمكن في أي وقت أن يكسر الارتباط بين الكائنات باستخدام الزر‬

‫ال ُم َع ّدلات ‪ .Modifier Stack‬ويظھر أمر القائمة‪ Views ⇒ Show Dependencies :‬أية كائنات مستنسخة‬

‫كمثيلات أو كمراجع باللون القرمزي عند فتح لوحة التعديل ‪ .Modify‬وھذا يعني أنه يمكن بسھولة رؤية الكائنات المستنسخة‬

‫كمثيلات أو كمراجع من بين التحديد الحالي‪.‬‬

‫الفصل‪8 :‬‬ ‫انعكاس الكائنات ‪Mirroring Objects‬‬

‫يمتلك العديد من الكائنات تناظراً طبيعياً يمكننا الاستفادة منه لتشكيل نصف الكائن فقط‪ .‬إن الوجه البشري ھو مثال‬
‫جيد حول ذلك‪ ،‬حيث يمكن استنساخ الأجزاء المتناظرة باستخدام الأمر ‪.Mirror‬‬

‫ملاحظة‪ :‬يسمح لنا ُم َع ّدل التناظر ‪ Symmetry Modifier‬بتشكيل نصف الكائن فقط‪ .‬ويطبق تغييرات التشكيل تلقائياً إلى‬

‫الجانب المناظر للنموذج‪.‬‬

‫استخدام الأمر ‪Mirror‬‬

‫ينشئ الزر ‪ Mirror‬الموجود في شريط الأدوات الرئيسي‪ ،‬نسخة )أو بدون نسخة ‪ No Clone‬عند اختيار ھذا‬
‫الخيار( عن الكائن المحدد بالنسبة لنظام الإحداثيات الحالي‪ ،‬ويفتح صندوق الحوار ‪ Mirror‬أو من أمر القائمة‪Tools :‬‬

‫‪ ،⇒ Mirror‬كما في الشكل أدناه‪ .‬يعمل ھذا الأمر فقط عند تحديد كائن ما‪.‬‬

‫من داخل صندوق الحوار ‪ Mirror‬يمكن تحديد المحور ‪ Axis: X, Y, Z‬أو المستوي ‪Plane: XY, YZ, ZX‬‬
‫الذي يتم بالنسبة إليه عكس الكائن المحدد‪ ،‬كما يمكننا أيضاً تعريف قيمة الانزياح ‪ .Offset‬كما يمكن تحديد ما إذا كان الكائن‬
‫المستنسخ نسخة ‪ Copy‬أو مثيلاً ‪ Instance‬أو مرجعاً ‪ ،Reference‬أو يمكن اختيار ‪ No Clone‬والذي يقلب الكائن‬

‫حول المحور الذي نع ّينه‪ .‬كما يمكن عكس الحدود ‪ Mirror IK (Inverse Kinematics) Limits‬والتي تخفض من‬
‫عدد البارامترات ‪IK‬‬

‫اللازمة للضبط‪.‬‬

‫في المثال‬

‫التالي تم نسخ قدم‬

‫الرجل الآلي باستخدام‬

‫‪،Mirror‬‬ ‫الأداة‬

‫وباستخدام الإعدادات‬

‫كما موضح‪.‬‬

‫إعداد ‪:‬عاشور ألنعيمي‬ ‫احترف ‪3DS MAX 2015‬‬

‫‪ ‬‬
