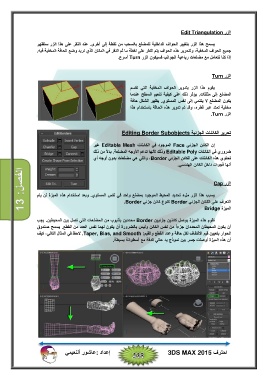

Page 236 - 3DS MAX 2015 احترف

‫الفصل‪13 :‬‬ ‫‪ ‬‬

‫الزر ‪Edit Triangulation‬‬

‫يسمح ھذا الزر بتغيير الحواف الداخلية للمضلع بالسحب من نقطة إلى أخرى‪ .‬عند النقر على ھذا الزر ستظھر‬
‫جميع الحواف المخفية‪ ،‬ولتحرير ھذه الحواف يتم النقر على نقطة ما ثم النقر في المكان الذي نريد وضع الحافة المخفية فيه‪.‬‬

‫إذا كنا نتعامل مع مضلعات رباعية الجوانب فسيكون الزر ‪ Turn‬أسرع‪.‬‬

‫الزر ‪Turn‬‬

‫يقوم ھذا الزر بتدوير الحواف المخفية التي تقسم‬
‫المضلع إلى مثلثات‪ .‬يؤثر ذلك على كيفية تنعيم السطح عندما‬
‫يكون المضلع لا ينتمي إلى نفس المستوي‪ .‬يظھر الشكل حافة‬
‫مخفية تمتد عبر قطره‪ ،‬وقد تم تدوير ھذه الحافة باستخدام ھذا‬

‫الزر ‪.Turn‬‬

‫تحرير الكائنات الجزئية ‪Editing Border Subobjects‬‬

‫إن الكائن الجزئي ‪ Face‬الموجود في الكائنات ‪ Editable Mesh‬غير‬
‫ضروري في الكائنات ‪ Editable Poly‬وذلك لأنھا تدعم الأوجه المضلعة‪ .‬بدلاً من ذلك‬
‫تحتوي ھذه الكائنات على الكائن الجزئي ‪ ،Border‬والتي ھي مضلعات بدون أوجه أي‬

‫أنھا فجوات داخل الكائن الھندسي‪.‬‬

‫الزر ‪Cap‬‬

‫يسبب ھذا الزر ملء تحديد المحيط الموجود بمضلع واحد في نفس المستوي‪ .‬وبعد استخدام ھذه الميزة لن يتم‬
‫التعرف على الكائن الجزئي ‪ Border‬كنوع كائن جزئي ‪.Border‬‬
‫الميزة ‪Bridge‬‬

‫تقوم ھذه الميزة بوصل كائنين جزئيين ‪ Border‬محددين بأنبوب من المضلعات التي تصل بين المحيطين‪ .‬يجب‬
‫أن يكون المحيطان المحددان جزءاً من نفس الكائن وليس بالضرورة أن يكون لھما نفس العدد من القطع‪ .‬يسمح صندوق‬
‫الحوار بتعيين قيم الالتفاف لكل حافة وعدد القطع والقيم‪ .Taper, Bias, and Smooth :‬لاحظ في المثال التالي‪ ،‬كيف‬

‫أن ھذه الميزة أوصلت جسر بين نموذج يد عالي الدقة مع أسطوانة بسيطة‪.‬‬

‫إعداد ‪:‬عاشور ألنعيمي‬ ‫احترف ‪3DS MAX 2015‬‬

‫‪ ‬‬
