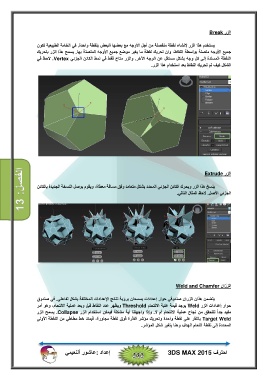

‫الزر ‪Break‬‬

‫يستخدم ھذا الزر لإنشاء نقطة منفصلة من أجل الأوجه مع بعضھا البعض بنقطة واحدة‪ .‬في الخامة الطبيعية تكون‬
‫جميع الأوجه متصلة بواسطة النقاط‪ ،‬وان تحريك نقطة ما يغير موضع جميع الأوجه المتصلة بھا‪ .‬يسمح ھذا الزر بتحريك‬
‫النقطة المسندة إلى كل وجه بشكل مستقل عن الوجه الآخر‪ .‬والزر متاح فقط في نمط الكائن الجزئي ‪ .Vertex‬لاحظ في‬

‫الشكل كيف تم تحريك النقاط بعد استخدام ھذا الزر‪.‬‬

‫الفصل‪13 :‬‬ ‫الزر ‪Extrude‬‬

‫ينسخ ھذا الزر ويحرك الكائن الجزئي المحدد بشكل متعامد وفق مسافة معطاة‪ ،‬ويقوم بوصل النسخة الجديدة بالكائن‬
‫الجزئي الأصل‪ .‬لاحظ المثال التالي‪.‬‬

‫الز ّران ‪Weld and Chamfer‬‬

‫يتضمن ھذان الزران صندوقي حوار إعدادات يسمحان برؤية نتائج الإعدادات المختلفة بشكل تفاعلي‪ .‬في صندوق‬
‫حوار إعدادات الزر ‪ Weld‬يوجد قيمة عتبة الالتحام ‪ Threshold‬ويظھر عدد النقاط قبل وبعد عملية الالتحام‪ ،‬وھو أمر‬
‫مفيد جداً للتحقق من نجاح عملية الالتحام أم لا‪ .‬وإذا واجھتنا أية مشكلة فيمكن استخدام الزر ‪ .Collapse‬يسمح الزر‬
‫‪ Target Weld‬بالنقر على نقطة واحدة وتحريك مؤشر الفأرة فوق نقطة مجاورة‪ ،‬فيمتد خط مطاطي من النقطة الأولى‬

‫المحددة إلى نقطة التحام الھدف وھنا يتغير شكل المؤشر‪.‬‬
