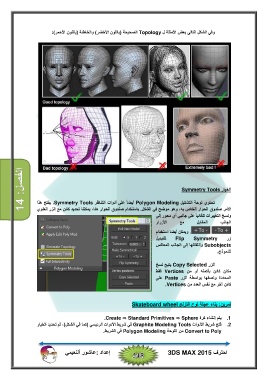

‫وفي الشكل التالي بعض الأمثلة ل ‪ Topology‬الصحيحة )باللون الأخضر( والخاطئة )باللون الأحمر(‪:‬‬

‫الفصل‪14 :‬‬ ‫الخيار ‪Symmetry Tools‬‬

‫تحتوي لوحة التشكيل ‪ Polygon Modeling‬أيضاً على أدوات التناظر ‪ .Symmetry Tools‬يفتح ھذا‬
‫الأمر صندوق الحوار الخاص به‪ ،‬وھو موضح في الشكل‪ .‬باستخدام صندوق الحوار ھذا‪ ،‬يمكننا تحديد كائن مع الزر العلوي‬

‫ونسخ التغييرات تلقائياً على جانبي أي محور إلى‬
‫الجانب المقابل مع الأزرار‬

‫‪ .‬ويمكن أيضا استخدام‬
‫زر ‪ Flip Symmetry‬للتبديل‬
‫‪ Subobjects‬وانتقالھا إلى الجانب المعاكس‬

‫للنموذج‪.‬‬

‫الزر ‪ Copy Selected‬يتيح نسخ‬
‫مكان كائن بأكمله أو من ‪ Vertices‬فقط‬
‫المحددة ولصقھا بواسطة الزر ‪ Paste‬على‬

‫كائن آخر مع نفس العدد من ‪.Vertices‬‬

‫تمرين‪ :‬بناء عجلة لوح التزلج ‪Skateboard wheel‬‬

‫‪ .1‬يتم إنشاء كرة ‪.Create ⇒ Standard Primitives ⇒ Sphere‬‬
‫‪ .2‬فتح شريط الأدوا َت ‪ Graphite Modeling Tools‬في شريط الأدوات الرئيسي )كما في الشكل(‪ ،‬ثم تحديد الخيار‬

‫‪ Convert to Poly‬من اللوحة ‪ Polygon Modeling‬في الشريط‪.‬‬
