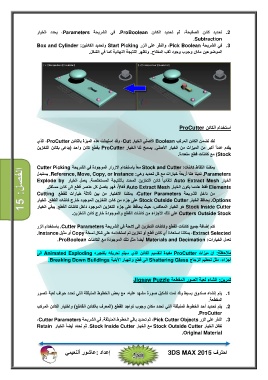

Page 281 - 3DS MAX 2015 احترف

‫‪ ‬‬

‫‪ .2‬تحديد كائن الصفيحة‪ ،‬ثم تحديد الكائن ‪ .ProBoolean‬في الشريحة ‪ ،Parameters‬يحدد الخيار‬
‫‪.Subtraction‬‬

‫‪ .3‬في الشريحة ‪ ،Pick Boolean‬والنقر على الزر ‪ Start Picking‬وتحديد الكائنين‪Box and Cylinder :‬‬
‫الموضوعين مكان وجوب وجود ثقب المفتاح‪ .‬وتظھر النتيجة النھائية كما في الشكل‪.‬‬

‫الفصل‪15 :‬‬ ‫استخدام الكائن ‪ProCutter‬‬

‫لقد تضمن الكائن المركب ‪ Boolean‬الأصلي الخيار ‪ ،Cut‬وقد استبدلت ھذه الميزة بالكائن ‪ ،ProCutter‬الذي‬
‫يقدم عدداً أكبر من الميزات من الخيار الأصلي‪ .‬يسمح لنا الخيار ‪ ProCutter‬بقطع كائن واحد )يدعى بكائن التخزين‬

‫‪ (Stock‬مع كائنات قطع متعددة‪.‬‬

‫يمكننا التقاط كائنات‪ Stock and Cutter :‬معاً باستخدام الازرار الموجودة في الشريحة ‪Cutter Picking‬‬
‫‪ .Parameters‬لدينا ھنا أربعة خيارات مع كل تحديد وھي‪ .Reference, Move, Copy, or Instance :‬يستبدل‬
‫الخيار ‪ Auto Extract Mesh‬تلقائياً كائن التخزين المحدد بالنتيجة المستخلصة‪ .‬يعمل الخيار ‪Explode by‬‬

‫‪ Elements‬فقط عندما يكون الخيار ‪ Auto Extract Mesh‬ف ّعالاً‪ ،‬فھو يفصل كل عنصر قطع الى كائن مستقل‪.‬‬
‫من داخل الشريحة ‪ ،Cutter Parameters‬يمكننا الاختيار من بين ثلاثة خيارات للقطع ‪Cutting‬‬
‫‪ .Options‬يحافظ الخيار ‪ Stock Outside Cutter‬على جزء من كائن التخزين الموجود خارج كائنات القطع‪ .‬الخيار‬
‫‪ Stock Inside Cutter‬ھو الخيار المعاكس‪ ،‬حيث يحافظ على جزء التخزين الموجود داخل كائنات القطع‪ .‬يبقي الخيار‬

‫‪ Cutters Outside Stock‬على تلك الأجزاء من كائنات القطع والموجودة خارج كائن التخزين‪.‬‬

‫تتم إضافة جميع كائنات القطع وكائنات التخزين الى لائحة في الشريحة ‪ .Cutter Parameters‬باستخدام الزر‬
‫‪ ،Extract Selected‬يمكننا استعادة أي كائن قطع أو تخزين تم استخدامه على شكل نسخة ‪ Copy‬أو مثيل ‪.Instance‬‬

‫تعمل الخيارات‪ Materials and Decimation :‬أيضاً مثل تلك الموجودة مع الكائنات ‪.ProBoolean‬‬

‫ملاحظة‪ :‬ان ميزات ‪ ProCutter‬مفيدة لتقسيم الكائن الذي سيتم تحريكه بتفجيره ‪ Animated Exploding‬الى‬

‫أجزاء‪ ،‬مثل تحطيم الزجاج ‪ Shattering Glass‬الى قطع وانھيار الأبنية ‪.Breaking Down Buildings‬‬

‫تمرين‪ :‬انشاء لعبة الصور المقطعة ‪Jigsaw Puzzle‬‬

‫‪ .1‬يتم إنشاء صندوق بسيط وقد تمت تشكيل صورة مشھد عليه‪ ،‬مع بعض الخطوط المنبثقة التي تحدد حواف لعبة الصور‬
‫المقطعة‪.‬‬

‫‪ .2‬يتم تحديد أحد الخطوط المنبثقة التي تحدد مكان وجوب تواجد القطع )المعرف بالكائن القاطع( واختيار الكائن المركب‬
‫‪.ProCutter‬‬

‫‪ .3‬النقر على الزر ‪ ،Pick Cutter Objects‬ثم تحديد باقي الخطوط المنبثقة‪ .‬في الشريحة ‪،Cutter Parameters‬‬
‫نف ّعل الخيار ‪ Stock Outside Cutter‬مع الخيار ‪ .Stock Inside Cutter‬ثم نحدد أيضاً الخيار ‪Retain‬‬

‫‪.Original Material‬‬

‫إعداد ‪:‬عاشور ألنعيمي‬ ‫احترف ‪3DS MAX 2015‬‬

‫‪ ‬‬
