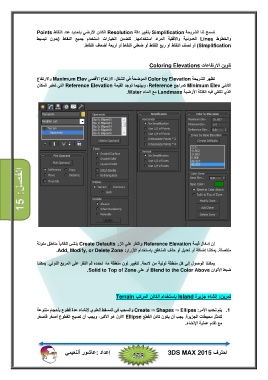

Page 276 - 3DS MAX 2015 احترف

‫‪ ‬‬

‫تسمح لنا الشريحة ‪ Simplification‬بتغيير دقة ‪ Resolution‬الكائن الأرضي بتحديد عدد النقاط ‪Points‬‬
‫والخطوط ‪ Lines‬العمودية والأفقية المراد استخدامھا‪ .‬تتضمن الخيارات استخدام جميع النقاط )بدون تبسيط‬

‫‪ (Simplification‬أو نصف النقاط أو ربع النقاط أو ضعفي النقاط أو أربعة أضعاف النقاط‪.‬‬

‫تلوين الارتفاعات ‪Coloring Elevations‬‬

‫تظھر الشريحة ‪ Color by Elevation‬الموضحة في الشكل‪ ،‬الارتفاع الأقصى ‪ Maximum Elev‬والارتفاع‬
‫الأدنى ‪ Minimum Elev‬كمراجع ‪ ،Reference‬وبينھما توجد القيمة ‪ Reference Elevation‬التي تعتبر المكان‬

‫الذي تلتقي فيه الكتلة الأرضية ‪ Landmass‬مع الماء ‪.Water‬‬

‫الفصل‪15 :‬‬

‫إن إدخال قيمة ‪ Reference Elevation‬والنقر على الزر ‪ Create Defaults‬ينشئ تلقائياً مناطق ملونة‬
‫منفصلة‪ .‬يمكننا إضافة أو تعديل أو حذف المناطق باستخدام الأزرار‪.Add, Modify, or Delete Zone :‬‬

‫يمكننا الوصول إلى كل منطقة لونية من لائحة‪ .‬لتغيير لون منطقة ما‪ ،‬نحدده ثم النقر على المربع اللوني‪ .‬يمكننا‬
‫ضبط الألوان ‪ Blend to the Color Above‬أو على ‪.Solid to Top of Zone‬‬

‫تمرين‪ :‬إنشاء جزيرة ‪ Island‬باستخدام الكائن المركب ‪Terrain‬‬

‫‪ .1‬يتم تحديد الأمر‪ Create ⇒ Shapes ⇒ Ellipse :‬والسحب في المسقط العلوي لإنشاء عدة قطوع بأحجام متنوعة‬
‫لتمثل محيطات الجزيرة‪ .‬يجب أن يكون كائن القطع ‪ Ellipse‬الأول ھو الأكبر‪ ،‬ويجب أن تصبح القطوع أصغر فأصغر‬

‫مع تقدم عملية الإنشاء‪.‬‬

‫إعداد ‪:‬عاشور ألنعيمي‬ ‫احترف ‪3DS MAX 2015‬‬

‫‪ ‬‬
