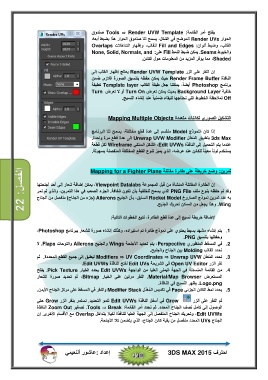

‫يفتح أمر القائمة‪ Tools ⇒ Render UVW Template :‬صندوق‬
‫الحوار ‪ Render UVs‬الموضح في الشكل‪ ،‬يسمح لنا صندوق الحوار ھذا بضبط أبعاد‬
‫القالب‪ ،‬وضبط ألوان‪ Fill and Edges :‬للقالب‪ ،‬وإظھار التداخلات ‪Overlaps‬‬
‫والخيوط ‪ .Seams‬يمكن ضبط النمط ‪ Fill‬على‪None, Solid, Normals, and :‬‬

‫‪ ،Shaded‬مما يوفر المزيد من المعلومات حول الكائن‪.‬‬

‫إن النقر على الزر ‪ Render UVW Template‬يعالج إظھار القالب إلى‬
‫النافذة ‪ Render Frame Buffer‬حيث يمكن حفظه بتنسيق الصورة اللازم‪ .‬ضمن‬
‫برنامج ‪ Photoshop‬أيضاً‪ ،‬يمكننا جعل طبقة القالب ‪ Template layer‬كطبقة‬
‫خلفية ‪ Background Layer‬بحيث يمكن تعرض ‪ Turn On‬أو لا تعرض ‪Turn‬‬

‫‪ Off‬لملاحظة الخطوط التي نحتاجھا للبقاء ضمنياً عند إنشاء النسيج‪.‬‬

‫التشكيل الصوري لكائنات متعددة ‪Mapping Multiple Objects‬‬

‫إذا كان النموذج ‪ Model‬منقسم إلى عدة قطع مختلفة‪ ،‬يسمح لنا البرنامج‬
‫‪ 3ds Max‬بتطبيق ال ُم َع ّدل ‪ Unwrap UVW Modifier‬إلى عدة قطع مرة واحدة‪.‬‬
‫عندما يتم التحميل إلى النافذة ‪ ،Edit UVWs‬الشكل السلكي ‪ Wireframe‬لكل قطعة‬
‫يستخدم لوناً معيناً للكائن عند عرضه‪ ،‬الذي يميز تنوع القطع المختلفة المنفصلة بسھولة‪.‬‬

‫الفصل‪22 :‬‬ ‫تمرين‪ :‬وضع خريطة على طائرة مقاتلة ‪Mapping for a Fighter Plane‬‬

‫إن الطائرة المقاتلة المنشأة من قبل المجموعة ‪ ،Viewpoint Datalabs‬يمكن إضافة شعار إلى أحد أجنحتھا‬
‫وقد تم حفظه بنوع ملف ‪ PNG File‬الذي يسمح للخلفية بأن تكون شفافة‪ .‬الجزء الصعب في ھذا التمرين‪ ،‬والذي لم نمر‬
‫به عند تمرين نموذج الصاروخ ‪ Rocket Model‬السابق‪ ،‬بأن الجنيح ‪) Ailerons‬جزء من الجناح( منفصل من الجناح‬

‫‪ .Wing‬وھذا يجعل من الممكن تحريك الجنيح‪.‬‬

‫لإضافة خريطة نسيج إلى عدة قطع الطائرة‪ ،‬نتبع الخطوات التالية‪:‬‬

‫‪ .1‬يتم إنشاء مشھد بسيط يحتوي على نموذج طائرة تم استيراده‪ ،‬وكذلك إنشاء صورة للشعار ببرنامج ‪،Photoshop‬‬
‫وحفظھا بتنسيق ‪.PNG‬‬

‫‪ .2‬في المسقط المنظوري ‪ ،Perspective‬يتم تحديد الأجنحة ‪ Wings‬والجنيح ‪ Ailerons‬واللوحات ‪ .Flaps‬لا‬
‫نحدد القالب ‪ Molding‬بين الجناح والجنيح‪.‬‬

‫‪ .3‬نحدد ال ُم َع ّدل ‪ Modifiers ⇒ UV Coordinates ⇒ Unwrap UVW‬ليطبق إلى جميع القطع المحددة‪ .‬ثم‬
‫نقر الزر ‪ Open UV Editor‬في الشريحة ‪ Edit UVs‬لفتح النافذة ‪.Edit UVWs‬‬

‫‪ .4‬من القائمة المنسدلة في الجھة اليمنى العليا من الواجھة ‪ Edit UVWs‬يحدد الخيار ‪ .Pick Texture‬يفتح‬
‫المستعرض ‪ .Material/Map Browser‬النقر مرتين على الخيار ‪ ،Bitmap‬ثم تحديد صورة الشعار‬

‫‪ .Logo.png‬يظھر النسيج في النافذة‪.‬‬
‫‪ .5‬يحدد نمط الكائن الجزئي ‪ Face‬في تكديس ال ُم َع ّدل ‪ Modifier Stack‬والنقر في المسقط على مركز الجناح الأيمن‪.‬‬

‫‪ Grow‬في أسفل النافذة ‪ Edit UVWs‬لنمو التحديد‪ .‬نستمر بنقر الزر ‪ Grow‬حتى‬ ‫ثم النقر على الزر‬

‫الوصول إلى كامل نصف الجناح المحدد‪ .‬ثم نحدد أمر القائمة‪ .Tools ⇒ Break :‬تصغير ‪ Zoom Out‬النافذة‬

‫‪ ،Edit UVWs‬وتحريك الجناح المنفصل إلى الجھة العليا للنافذة لكيلا يتداخل ‪ Overlap‬مع الأقسام الأخرى‪ .‬إن‬

‫الجناح ‪ UVs‬المحدد منفصل من بقية كائن الجناح‪ ،‬الذي يتضمن كلا الأجنحة‪.‬‬
