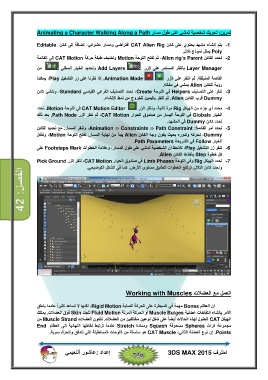

Page 721 - 3DS MAX 2015 احترف

‫‪ ‬‬

‫تمرين‪ :‬تحريك شخصية تمشي على طول مسار ‪Animating a Character Walking Along a Path‬‬

‫‪ -1‬يتم إنشاء مشھد يحتوي على كائن ‪ CAT Alien Rig‬افتراضي ومسار عشوائي‪ ،‬إضافة إلى كائن ‪Editable‬‬
‫‪ Poly‬يمثل نموذج تلال‪.‬‬

‫‪ -2‬نحدد الكائن ‪ ،Alien rig’s Parent‬ثم نفتح اللوحة ‪ Motion‬ونضيف طبقة حركة ‪ CAT Motion‬إلى القائمة‬

‫‪ Layer Manager‬بالنقر المستمر على الزر ‪ Add Layers‬وتحديد الخيار السفلي من‬

‫‪ .Animation Mode‬إذا نقرنا على زر التشغيل ‪ ،Play‬يمكننا‬ ‫القائمة المنبثقة‪ .‬ثم النقر على الزر‬

‫رؤية الكائن ‪ Alien‬يمشي في مكانه‪.‬‬

‫‪ -3‬ننقر على التصنيف ‪ Helpers‬في اللوحة ‪ ،Create‬نحدد التصنيف الفرعي القياسي ‪ ،Standard‬وننشئ كائن‬

‫‪ Dummy‬قرب الكائن ‪ .Alien‬ثم النقر باليمين للخروج من نمط الإنشاء‪.‬‬

‫‪ CAT Motion Editor‬في اللوحة ‪ .Motion‬نحدد‬ ‫‪ -4‬محدد أي جزء من الھيكل ‪ Rig‬مرة ثانية‪ ،‬وننقر الزر‬

‫الخيار ‪ Globals‬في اللوحة اليسار من صندوق الحوار ‪ ،CAT Motion‬ثم ننقر الزر ‪ .Path Node‬بعد ذلك‬

‫نحدد كائن ‪ Dummy‬في المشھد‪.‬‬

‫‪ -5‬نحدد أمر القائمة‪ ،Animation ⇒ Constraints ⇒ Path Constraint :‬وننقر المسار‪ .‬مع تحديد الكائن‬

‫‪ ،Dummy‬نحركه وندوره بحيث يكون وجه الكائن ‪ Alien‬يبدأ من نھاية المسار‪ .‬نفتح اللوحة ‪ ،Motion‬ونف ّعل‬

‫الخيار ‪ Follow‬في الشريحة ‪.Path Parameters‬‬

‫‪ -6‬ننقر زر التشغيل ‪ ،Play‬نلاحظ أن الشخصية تمشي على طول المسار‪ ،‬وعلامة الخطوات ‪ Footsteps Mark‬على‬

‫كل خطوة ‪ Step‬يأخذھا الكائن ‪.Alien‬‬

‫‪ -7‬نحدد الھيكل ‪ Rig‬وفي اللوحة ‪ Limb Phases‬في صندوق الحوار ‪ ،CAT Motion‬ننقر الزر ‪Pick Ground‬‬

‫الفصل‪42 :‬‬ ‫ونحدد كائن التلال‪ .‬ترتفع الخطوات لتطابق مستوى الأرض‪ .‬كما في الشكل التوضيحي‪.‬‬

‫العمل مع العضلات ‪Working with Muscles‬‬

‫إن العظام ‪ Bones‬مھمة في السيطرة على الحركة الصلبة ‪ ،Rigid Motion‬لكنھا لا تساعد كثيراً عندما يتعلق‬
‫الأمر بإنشاء انتفاخات عضلية ‪ Muscle Bulges‬أو الحركة المرنة ‪ Fluid Motion‬للجلد ‪ Skin‬فوق العضلات‪ .‬يمتلك‬
‫الھيكل ‪ CAT‬الحلول لھذه الحالات أيضاً على شكل نوعين مختلفين من العضلات‪ .‬تتكون العضلات ‪ Muscle Strand‬من‬
‫مجموعة كرات ‪ Spheres‬مسحوقة ‪ Squash‬وممتدة ‪ Stretch‬عندما ترتبط نقاطھا النھائية إلى العظام ‪End‬‬

‫‪ .Points‬إن نوع العضلة الثاني‪ CAT Muscle :‬ھو سلسلة من اللوحات المستطيلة التي تتدفق وتتحرك سوية‪.‬‬

‫إعداد ‪:‬عاشور ألنعيمي‬ ‫احترف ‪3DS MAX 2015‬‬

‫‪ ‬‬
