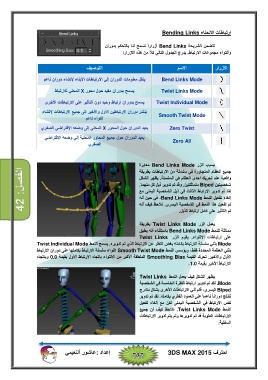

Page 738 - 3DS MAX 2015 احترف

‫‪ ‬‬

‫ارتباطات الانحناء ‪Bending Links‬‬

‫تتضمن الشريحة ‪ Bend Links‬أزراراً تسمح لنا بالتحكم بدوران‬
‫والتواء مجموعات الارتباط‪ .‬يدرج الجدول التالي كلاً من ھذه الأزرار‪:‬‬

‫التوصيف‬ ‫الاسم‬ ‫الأزرار‬

‫ينقل معلومات الدوران إلى الارتباطات الأبناء لإنشاء دوران ناعم‬ ‫‪Bend Links Mode‬‬
‫‪Twist Links Mode‬‬
‫يسمح بدوران مقيد حول محور ‪ X‬المحلي للارتباط‬ ‫‪Twist Individual Mode‬‬
‫‪Smooth Twist Mode‬‬
‫يسمح بدوران ارتباط وحيد دون التأثير على الارتباطات الأخرى‬
‫ينشر دوران الارتباطين الأول والأخير إلى جميع الارتباطات لإنشاء‬ ‫‪Zero Twist‬‬
‫‪Zero All‬‬
‫التواء ناعم‬
‫يعيد الدوران حول المحور ‪ X‬المحلي إلى وضعه الافتراضي الصفري‬

‫يعيد الدوران حول جميع المحاور المحلية إلى وضعه الافتراضي‬
‫الصفري‬

‫الفصل‪42 :‬‬ ‫يسبب الزر ‪ Bend Links Mode‬معايرة‬
‫جميع العظام المتجاورة في سلسلة من الارتباطات بطريقة‬
‫واقعية عند تحريك احدى العظام في السلسلة‪ .‬يظھر الشكل‬
‫شخصيتين ‪ Biped‬متماثلتين‪ .‬وقد تم تدوير ذيل كل منھما‪.‬‬
‫لقد تم تدوير الارتباط الثالث في ذيل الشخصية اليمنى مع‬
‫إلغاء تفعيل النمط ‪ ،Bend Links Mode‬في حين أنه‬
‫تم تفعيل ھذا النمط في الشخصية اليسرى‪ .‬نلاحظ كيف أنه‬

‫تم التأثير على كامل ارتباط الذيل‪.‬‬

‫يعمل الزر ‪ Twist Links Mode‬بطريقة‬
‫مماثلة للنمط ‪ Bend Links Mode‬باستثناء أنه يطبق‬
‫على ارتباطات الالتواء‪ .‬يقوم الزر ‪Twist Links‬‬
‫‪ Mode‬بثني سلسلة الارتباط بكامله بغض النظر عن الارتباط الذي تم تدويره‪ .‬يسمح النمط ‪Twist Individual Mode‬‬
‫بثني العظمة المحددة فقط‪ ،‬ويؤسس النمط ‪ Smooth Twist Mode‬التواء سلسلة الارتباط بكاملھا على دوران الارتباط‬
‫الأول والأخير‪ .‬تحرك القيمة ‪ Smoothing Bias‬المنطقة الأكبر من الالتواء باتجاه الارتباط الأول بقيمة ‪ 0.0‬وباتجاه‬

‫الارتباط الأخير بقيمة ‪.1.0‬‬

‫يظھر الشكل كيف يعمل النمط ‪Twist Links‬‬
‫‪ .Mode‬لقد تم تدوير ارتباط الفقرة الخامسة في الشخصية‬
‫‪ Biped‬اليسرى‪ ،‬فتم ثني الارتباطات الأخرى بشكل متدرج‬
‫لتنتج دوراناً ناعماً على العمود الفقري بكامله‪ .‬لقد تم تدوير‬
‫نفس الارتباط في الشخصية اليمنى لكن مع إلغاء تفعيل‬
‫النمط ‪ .Twist Links Mode‬نلاحظ كيف أن جميع‬
‫الارتباطات العلوية قد تم تدويرھا ولم يتم تدوير الارتباطات‬

‫السفلية‪.‬‬

‫إعداد ‪:‬عاشور ألنعيمي‬ ‫احترف ‪3DS MAX 2015‬‬

‫‪ ‬‬
