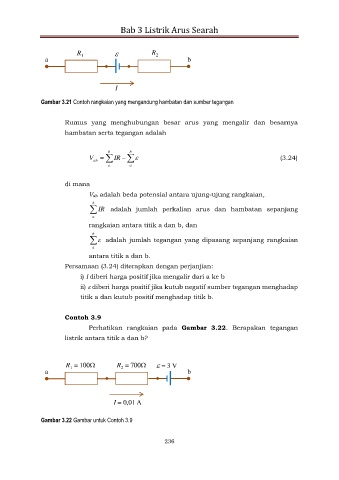

Bab 3 Listrik Arus Searah

R 1  R 2
a b
 

I

Gambar 3.21 Contoh rangkaian yang mengandung hambatan dan sumber tegangan

Rumus yang menghubungan besar arus yang mengalir dan besarnya
hambatan serta tegangan adalah

b
b
V ab   IR    (3.24)
a a

di mana
Vab adalah beda potensial antara ujung-ujung rangkaian,
b
 IR adalah jumlah perkalian arus dan hambatan sepanjang
a
rangkaian antara titik a dan b, dan

b
  adalah jumlah tegangan yang dipasang sepanjang rangkaian
a
antara titik a dan b.

Persamaan (3.24) diterapkan dengan perjanjian:
i) I diberi harga positif jika mengalir dari a ke b
ii)  diberi harga positif jika kutub negatif sumber tegangan menghadap
titik a dan kutub positif menghadap titik b.

Contoh 3.9
Perhatikan rangkaian pada Gambar 3.22. Berapakan tegangan
listrik antara titik a dan b?

R = 100 R = 700  = 3 V
2
1
a b
 

I = 0,01 A

Gambar 3.22 Gambar untuk Contoh 3.9
