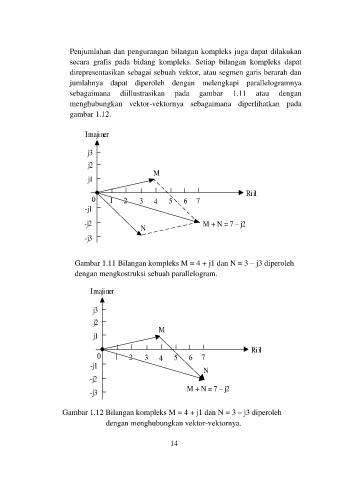

Penjumlahan dan pengurangan bilangan kompleks juga dapat dilakukan
secara grafis pada bidang kompleks. Setiap bilangan kompleks dapat
direpresentasikan sebagai sebuah vektor, atau segmen garis berarah dan
jumlahnya dapat diperoleh dengan melengkapi parallelogramnya
sebagaimana diillustrasikan pada gambar 1.11 atau dengan
menghubungkan vektor-vektornya sebagaimana diperlihatkan pada
gambar 1.12.

Imajiner

j3
j2
j1 M

0 1 2 3 4 5 6 7 Riil
-j1
-j2 M + N = 7 – j2
N
-j3

Gambar 1.11 Bilangan kompleks M = 4 + j1 dan N = 3 – j3 diperoleh
dengan mengkostruksi sebuah parallelogram.

Imajiner

j3
j2
j1 M

0 1 2 3 4 5 6 7 Riil
-j1 N
-j2
M + N = 7 – j2
-j3

Gambar 1.12 Bilangan kompleks M = 4 + j1 dan N = 3 – j3 diperoleh

dengan menghubungkan vektor-vektornya.

14
