v s(t) = +
3
15 cos 10 t volt v oc
-
-

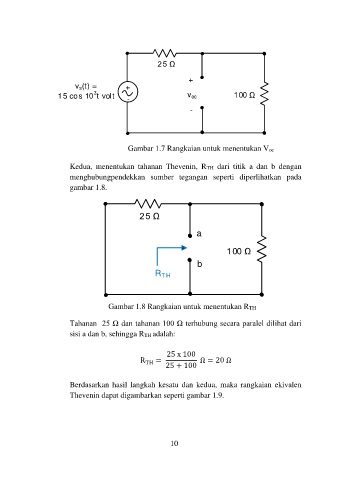

Gambar 1.7 Rangkaian untuk menentukan Voc
Kedua, menentukan tahanan Thevenin, RTH dari titik a dan b dengan
menghubungpendekkan sumber tegangan seperti diperlihatkan pada
gambar 1.8.
a
b
R TH
Gambar 1.8 Rangkaian untuk menentukan RTH
Tahanan 25 Ω dan tahanan 100 Ω terhubung secara paralel dilihat dari
sisi a dan b, sehingga RTH adalah:
25 x 100
R = Ω = 20 Ω
TH
25 + 100
Berdasarkan hasil langkah kesatu dan kedua, maka rangkaian ekivalen
Thevenin dapat digambarkan seperti gambar 1.9.
10
