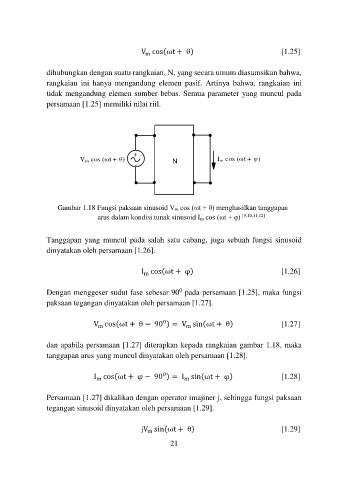

Page 114 - Buku Materi Pembelajaran Rangkaian Listrik II dan Praktikum

V cos(ωt + θ) [1.25]
m

dihubungkan dengan suatu rangkaian, N, yang secara umum diasumsikan bahwa,
rangkaian ini hanya mengandung elemen pasif. Artinya bahwa, rangkaian ini
tidak mengandung elemen sumber bebas. Semua parameter yang muncul pada
persamaan [1.25] memiliki nilai riil.

V m cos (ωt + θ) + N I m cos (ωt + φ)
-

Gambar 1.18 Fungsi paksaan sinusoid Vm cos (ωt + θ) menghasilkan tanggapan
arus dalam kondisi tunak sinusoid Im cos (ωt + φ) [9,10,11,12]

Tanggapan yang muncul pada salah satu cabang, juga sebuah fungsi sinusoid

dinyatakan oleh persamaan [1.26].

I cos(ωt + φ) [1.26]
m

0
Dengan menggeser sudut fase sebesar 90 pada persamaan [1.25], maka fungsi
paksaan tegangan dinyatakan oleh persamaan [1.27].

0
V cos(ωt + θ − 90 ) = V sin(ωt + θ) [1.27]
m
m

dan apabila persamaan [1.27] diterapkan kepada rangkaian gambar 1.18, maka
tanggapan arus yang muncul dinyatakan oleh persamaan [1.28].

0
I cos(ωt + φ − 90 ) = I sin(ωt + φ) [1.28]
m
m

Persamaan [1.27] dikalikan dengan operator imajiner j, sehingga fungsi paksaan
tegangan sinusoid dinyatakan oleh persamaan [1.29].

jV sin(ωt + θ) [1.29]
m
21
