memasuki terminal positif tidak bertitik. Tegangan induksi pada kumparan 1
di 2
bertanda positif, yaitu: yaitu: M .
dt
Kumparan 2 dengan arus i2.
Arus i2 memasuki terminal tidak bertitik dari kumparan 2, tegangan pada
induktansi sendiri L2 bertanda positif, yaitu: L 2 di 2 . Arus i2 memasuki terminal
dt
tidak bertitik dari kumparan 2 sementara arus i1 mengalir pada kumparan 1
memasuki terminal positif tidak bertitik. Tegangan induksi pada kumparan 2
di 1
bertanda positif, yaitu: yaitu: M .
dt

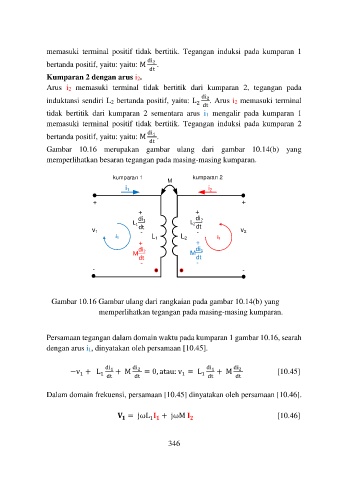

Gambar 10.16 merupakan gambar ulang dari gambar 10.14(b) yang
memperlihatkan besaran tegangan pada masing-masing kumparan.

kumparan 1 M kumparan 2
i 1 i 2
+ +
+ +
L 1 di 1 L 2 di 2
dt dt
v 1 - - v 2
L 1 L 2
+ +
M di 2 M di 1
dt dt
- - - -

Gambar 10.16 Gambar ulang dari rangkaian pada gambar 10.14(b) yang
memperlihatkan tegangan pada masing-masing kumparan.

Persamaan tegangan dalam domain waktu pada kumparan 1 gambar 10.16, searah
dengan arus i1, dinyatakan oleh persamaan [10.45].

−v + L 1 di 1 + M di 2 = 0, atau: v = L 1 di 1 + M di 2 [10.45]
1
1
dt
dt
dt
dt

Dalam domain frekuensi, persamaan [10.45] dinyatakan oleh persamaan [10.46].

= jωL + jωM [10.46]

1
