P. 248

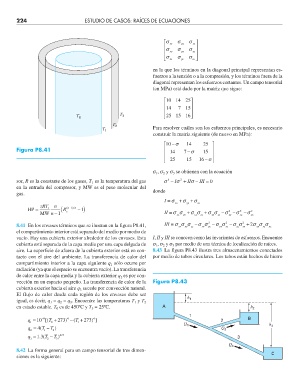

224                     ESTUDIO DE CASOS: RAÍCES DE ECUACIONES

                                                                  σ ⎡  σ  σ ⎤
                                                                  ⎢ σ xx  σ xy  σ xz  ⎥
                                                                  ⎢  xy  yy  yz  ⎥
                                                                  ⎣ σ ⎢  xz  σ yz  σ ⎥
                                                                            zz ⎦
                                                              en la que los términos en la diagonal principal representan es-
                                                              fuerzos a la tensión o a la compresión, y los términos fuera de la
                                                              diagonal representan los esfuerzos cortantes. Un campo tensorial
                                                              (en MPa) está dado por la matriz que sigue:
                                                                  ⎡ 10 14 25⎤
                                                                  ⎢        ⎥
                                                                  ⎢ 14  7 15 ⎥
                                   T 0            T 3             ⎢ ⎣ 25 15 16⎥ ⎦
                                               T 2
                                            T 1               Para resolver cuáles son los esfuerzos principales, es necesario
                                                              construir la matriz siguiente (de nuevo en MPa):
                                                                  ⎡ 10 −σ  14  25 ⎤
              Figura P8.41                                        ⎢      7 −σ      ⎥
                                                                  ⎢  14        15  ⎥
                                                                  ⎢ ⎣  25  15  16 − ⎥ ⎦
                                                                                 σ
                                                              s 1 , s 2  y s 3  se obtienen con la ecuación
                                                                   3
                                                                       2
              sor, R es la constante de los gases, T 1  es la temperatura del gas   σ − I σ + II σ − III  =  0
              en la entrada del compresor, y MW es el peso molecular del
                                                              donde
              gas.
                                                                  I = σ xx  +σ yy  +σ zz
                  HP =  zRT 1  n  (R  n (  −1)/  n  − ) 1
                           −
                      MW n 1   c                                  II = σσ yy  +σσ zz  +σ σ zz  −σ 2 xy  −σ xz 2  −σ 2 yz
                                                                            xx
                                                                      xx
                                                                                  yy
                                                                  III = σ σ σ  −σ σ 2  −σ σ 2  −σ σ 2  + σ σ σ
              8.41  En los envases térmicos que se ilustran en la figura P8.41,   xx  yy  zz  xx  yz  yy  xz  zz  xy  2  xy  xz  yz
              el compartimiento interior está separado del medio por medio de
              vacío. Hay una cubierta exterior alrededor de los envases. Esta   I, II y III se conocen como las invariantes de esfuerzos. Encuentre
              cubierta está separada de la capa media por una capa delgada de   s 1 , s 2  y s 3  por medio de una técnica de localización de raíces.
              aire. La superficie de afuera de la cubierta exterior está en con-  8.43  La figura P8.43 ilustra tres almacenamientos conectados
              tacto con el aire del ambiente. La transferencia de calor del   por medio de tubos circulares. Los tubos están hechos de hierro
              compartimiento interior a la capa siguiente q 1  sólo ocurre por
              radiación (ya que el espacio se encuentra vacío). La transferencia
              de calor entre la capa media y la cubierta exterior q 2  es por con-
              vección en un espacio pequeño. La transferencia de calor de la   Figura P8.43
              cubierta exterior hacia el aire q 3  sucede por convección natural.
              El flujo de calor desde cada región de los envases debe ser
                                                                          h 1
              igual, es decir, q 1  = q 2  = q 3 . Encuentre las temperaturas T 1  y T 2
              en estado estable. T 0  es de 450ºC y T 3  = 25ºC.  A                             h 2
                                                                          1
                       −
                  q =  10 [( T +  273 − ( T +  273) ]                                 2        B
                       9
                                         4
                               4
                               )
                  1       0        1
                  q =  4( T −  T )                                       Q 1          Q 2              h 3
                   2   1  2
                  q = 13.( T − ) 43 /                                                      3
                           T
                  3     2   3
                                                                                        Q 3
              8.42  La forma general para un campo tensorial de tres dimen-
                                                                                                       C
              siones es la siguiente:
                                                                                                         6/12/06   13:52:00
          Chapra-08.indd   224
          Chapra-08.indd   224                                                                           6/12/06   13:52:00
