ตัวอย่าง

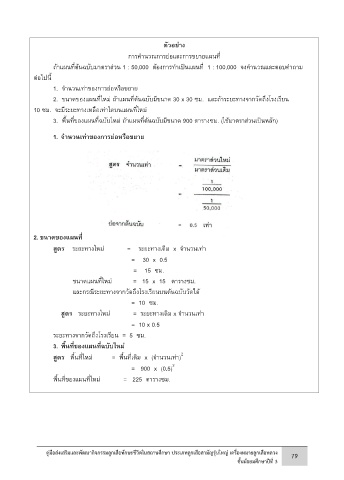

การคํานวณการย่อและการขยายแผนที่

ถ้าแผนที่ต้นฉบับมาตราส่วน 1 : 50,000 ต้องการทําเป็นแผนที่ 1 : 100,000 จงคํานวณและตอบคําถาม
ต่อไปนี้
1. จํานวนเท่าของการย่อหรือขยาย

2. ขนาดของแผนที่ใหม่ ถ้าแผนที่ต้นฉบับมีขนาด 30 x 30 ซม. และถ้าระยะทางจากวัดถึงโรงเรียน
10 ซม. จะมีระยะทางเหลือเท่าใดบนแผนที่ใหม่

3. พื้นที่ของแผนที่ฉบับใหม่ ถ้าแผนที่ต้นฉบับมีขนาด 900 ตารางซม. (ใช้มาตราส่วนเป็นหลัก)

1. จ านวนเท่าของการย่อหรือขยาย

2. ขนาดของแผนที่

สูตร ระยะทางใหม่ = ระยะทางเดิม x จํานวนเท่า
= 30 x 0.5

= 15 ซม.
ขนาดแผนที่ใหม่ = 15 x 15 ตารางซม.

และกรณีระยะทางจากวัดถึงโรงเรียนบนต้นฉบับวัดได้
= 10 ซม.
สูตร ระยะทางใหม่ = ระยะทางเดิม x จํานวนเท่า
ตัวอย่างแนวโจทย์ในการสอบวิชาพิเศษช่างแผนที่
= 10 x 0.5

ระยะทางจากวัดถึงโรงเรียน = 5 ซม.
3. พื้นที่ของแผนที่ฉบับใหม่
ู
สตร พื้นที่ใหม่ = พื้นที่เดิม x (จํานวนเท่า) 2
= 900 x (0.5) 2

พื้นที่ของแผนที่ใหม่ = 225 ตารางซม.
