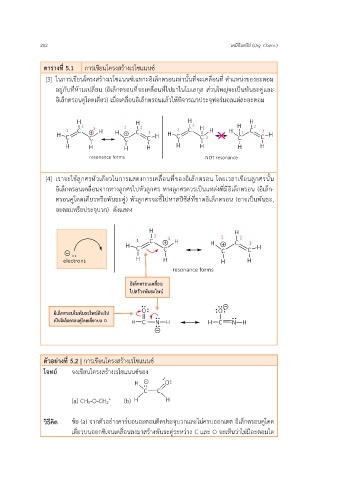

Page 230 - ตำราเคมีอินทรีย์ [Jadsada Ratniyom]
P. 230
202 เคมีอินทรีย์ (Org. Chem.)
ตารางที่ 5.1 การเขียนโครงสร้างเรโซแนนซ์
[3] ในการเขียนโครงสร้างเรโซแนนซ์เฉพาะอิเล็กตรอนเท่านั้นที่จะเคลื่อนที่ ตำแหน่งของอะตอม
อยู่กับที่ห้ามเปลี่ยน (อิเล็กตรอนที่จะเคลื่อนที่ไปมาในโมเลกุล ส่วนใหญ่จะเป็นพันธะคู่และ
อิเล็กตรอนคู่โดดเดี่ยว) เมื่อเคลื่อนอิเล็กตรอนแล้วให้พิจารณาประจุฟอร์มอลแต่ละอะตอม
[4] เราจะใช้ลูกศรหัวเดียวในการแสดงการเคลื่อนที่ของอิเล็กตรอน โดยเวลาเขียนลูกศรนั้น
อิเล็กตรอนเคลื่อนจากหางลูกศรไปหัวลูกศร หางลูกศรควรเป็นแหล่งที่มีอิเล็กตรอน (อิเล็ก-
ตรอนคู่โดดเดี่ยวหรือพันธะคู่) หัวลูกศรจะชี้ไปหาสปีชีส์ที่ขาดอิเล็กตรอน (อาจเป็นพันธะ,
อะตอมหรือประจุบวก) ดังแสดง
อิเล็กตรอนเคลื่อน
ไปสร้างพันธะไพน ์
์
อิเล็กตรอนในพันธะไพนย้ายไป
เป็นอิเล็กตรอนคู่โดดเดี่ยวบน O
ตัวอย่างที่ 5.2 | การเขียนโครงสร้างเรโซแนนซ์
โจทย ์ จงเขียนโครงสร้างเรโซแนนซ์ของ
(a) CH3-O-CH2 + (b)
วิธีคิด ข้อ (a) จากตัวอย่างคาร์บอนอะตอมติดประจุบวกและไม่ครบออกเตต อิเล็กตรอนคู่โดด
ั
เดี่ยวบนออกซิเจนเคลื่อนลงมาสร้างพนธะคู่ระหว่าง C และ O จะเห็นว่าไม่มีอะตอมใด
