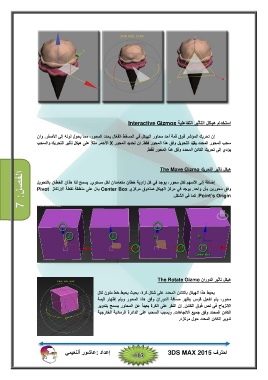

Page 114 - 3DS MAX 2015 احترف

‫‪ ‬‬

‫الفصل‪7 :‬‬ ‫استخدام ھياكل التأثير التفاعلية ‪Interactive Gizmos‬‬

‫إن تحريك المؤشر فوق قمة أحد محاور الھيكل في المسقط الف ّعال يحدد المحور‪ ،‬مما يحول لونه إلى الأصفر‪ .‬وان‬
‫سحب المحور المحدد يق ّيد التحويل وفق ھذا المحور فقط‪ .‬إن تحديد المحور ‪ X‬الأحمر مثلاً على ھيكل تأثير التحريك والسحب‬

‫يؤدي إلى تحريك الكائن المحدد وفق ھذا المحور فقط‪.‬‬

‫ھيكل تأثير التحريك ‪The Move Gizmo‬‬

‫إضافة إلى الأسھم لكل محور‪ ،‬يوجد في كل زاوية خطان متعامدان لكل مستوي‪ .‬يسمح لنا ھذان الخطان بالتحويل‬
‫وفق محورين بأن واحد‪ .‬يوجد في مركز الھيكل صندوق مركزي ‪ Center Box‬يدل على منطقة نقطة الارتكاز ‪Pivot‬‬

‫‪ .Point’s Origin‬كما في الشكل‪.‬‬

‫ھيكل تأثير الدوران ‪The Rotate Gizmo‬‬

‫يحيط ھذا الھيكل بالكائن المحدد على شكل كرة‪ ،‬بحيث يحيط خط ملون لكل‬
‫محور‪ ،‬يتم تفعيل قوس يظھر مسافة الدوران وفق ھذا المحور ويتم إظھار قيمة‬
‫الانزياح في نص فوق الكائن‪ .‬إن النقر على الكرة بعيداً عن المحاور يسمح بتدوير‬
‫الكائن المحدد وفق جميع الاتجاھات‪ .‬ويسبب السحب على الدائرة الرمادية الخارجية‬

‫تدوير الكائن المحدد حول مركزه‪.‬‬

‫إعداد ‪:‬عاشور ألنعيمي‬ ‫احترف ‪3DS MAX 2015‬‬

‫‪ ‬‬
