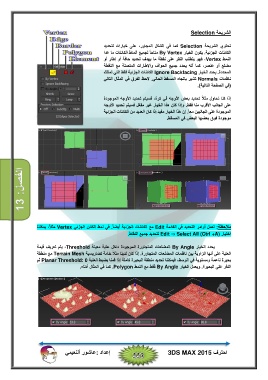

Page 224 - 3DS MAX 2015 احترف

‫‪ ‬‬

‫الشريحة ‪Selection‬‬

‫تحتوي الشريحة ‪ Selection‬كما في الشكل المجاور‪ ،‬على خيارات لتحديد‬
‫الكائنات الجزئية‪ .‬يكون الخيار ‪ By Vertex‬متاحاً لجميع أنماط الكائنات ما عدا‬
‫النمط ‪ ،Vertex‬فھو يتطلب النقر على نقطة ما بھدف تحديد حافة أو إطار أو‬
‫مضلع أو عنصر‪ ،‬كما أنه يحدد جميع الحواف والإطارات المتصلة مع النقطة‬
‫المحددة‪ .‬يحدد الخيار ‪ Ignore Backfacing‬الكائنات الجزئية فقط التي تمتلك‬
‫ناظمات ‪ Normals‬تشير باتجاه المسقط الحالي‪ .‬لاحظ الفرق في المثال التالي‬

‫)في الصفحة التالية(‪.‬‬

‫إذا كنا نحاول مثلاً تحديد بعض الأوجه في كرة‪ ،‬فسيتم تحديد الأوجه الموجودة‬
‫على الجانب الأقرب منا فقط‪ .‬وإذا كان ھذا الخيار غير مف ّعل فسيتم تحديد الأوجه‬
‫الموجودة على الجانبين معاً‪ .‬إن ھذا الخيار مفيد إذا كان العديد من الكائنات الجزئية‬

‫موجودة فوق بعضھا البعض في المسقط‪.‬‬

‫الفصل‪13 :‬‬

‫ملاحظة‪ :‬تعمل أوامر التحديد في القائمة ‪ Edit‬مع الكائنات الجزئية أيضاً‪ .‬في نمط الكائن الجزئي ‪ Vertex‬مثلاً‪ ،‬يمكننا‬

‫اختيار )‪ Edit ⇒ Select All (Ctrl +A‬لتحديد جميع النقاط‪.‬‬

‫يحدد الخيار ‪ By Angle‬المضلعات المتجاورة الموجودة داخل عتبة معينة ‪ ،Threshold‬يتم تعريف قيمة‬
‫العتبة على أنھا الزاوية بين ناظمات المضلعات المتجاورة‪ .‬إذا كان لدينا مثلاً خامة تضاريسية ‪ Terrain Mesh‬مع منطقة‬
‫بحيرة ناعمة ومستوية في الوسط‪ ،‬فيمكننا تحديد منطقة البحيرة كاملة إذا قمنا بضبط العتبة ‪ Planar Threshold: 0‬ثم‬

‫النقر على البحيرة‪ .‬ويعمل الخيار ‪ By Angle‬فقط مع النمط ‪ .Polygon‬كما في المثال أدناه‪.‬‬

‫إعداد ‪:‬عاشور ألنعيمي‬ ‫احترف ‪3DS MAX 2015‬‬

‫‪ ‬‬
