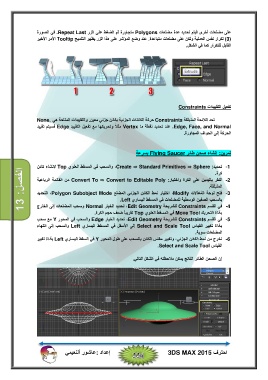

Page 227 - 3DS MAX 2015 احترف
P. 227
الفصل13 :
على مضلعات أخرى فيتم تحديد عدة مضلعات Polygonsمتجاورة ثم الضغط على الزر .Repeat Lastفي الصورة
) (3تكرار نفس العملية ولكن على مضلعات متباعدة .عند وضع المؤشر على ھذا الزر يظھر التلميح Tooltipالأمر الأخير
القابل للتكرار كما في الشكل.
تفعيل التقييدات Constraints
تحد اللائحة المنبثقة Constraintsحركة الكائنات الجزئية بكائن جزئي معين .والتقييدات المتاحة ھي None,
.Edge, Face, and Normalعند تحديد نقطة ما Vertexمثلاً وتحريكھا مع تفعيل التقييد Edgeفسيتم تقييد
الحركة إلى الحواف المجاورة.
تمرين :إنشاء صحن طائر Flying Saucerبسرعة
-1تحديد ،Create ⇒ Standard Primitives ⇒ Sphere :والسحب في المسقط العلوي Topلإنشاء كائن
كرة.
-2النقر باليمين على الكرة واختيار Convert To ⇒ Convert to Editable Poly :من القائمة الرباعية
المنبثقة.
-3فتح لوحة ال ُم َع ّدلات ،Modifyاختيار نمط الكائن الجزئي المضلع ،Polygon Subobject Modeالتحديد
بالسحب الصفين الوسطية للمضلعات في المسقط اليساري .Left
-4في القسم Constraintsللشريحة ،Edit Geometryتحديد الخيار Normalوسحب المضلعات إلى الخارج
بأداة التحريك Move Toolفي المسقط العلوي Topتقريباً ضعف حجم الكرة.
-5في القسم Constraintsللشريحة ،Edit Geometryتحديد الخيار Edgeوالسحب في المحور Yمع سحب
بأداة تغيير القياس Select and Scale Toolإلى الأسفل في المسقط اليساري Leftوالسحب إلى انتھاء
المضلعات سوية.
-6نخرج من نمط الكائن الجزئي ،وتغيير مقاس الكائن بالسحب على طول المحور Yفي السقط اليساري Leftبأداة تغيير
القياس .Select and Scale Tool
إن الصحن الطائر الناتج يمكن ملاحظته في الشكل التالي.
إعداد :عاشور ألنعيمي احترف 3DS MAX 2015
