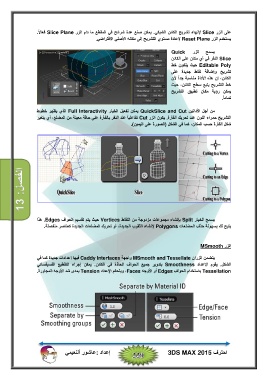

‫على الزر ‪ Slice‬لإنھاء تشريح الكائن الشبكي‪ .‬يمكن صنع عدة شرائح في المقطع ما دام الزر ‪ Slice Plane‬فعالاً‪.‬‬
‫يستخدم الزر ‪ Reset Plane‬لإعادة مستوي التشريح إلى مكانه الأصلي الافتراضي‪.‬‬

‫يسمح الزر ‪Quick‬‬
‫‪ Slice‬النقر في أي مكان على الكائن‬
‫‪ Editable Poly‬حيث يتكون خط‬
‫تشريح وإضافة نقاط جديدة على‬
‫الكائن‪ ،‬إن ھذه الأداة مناسبة جداً لأن‬
‫خط التشريح يتبع سطح الكائن‪ ،‬حيث‬
‫يمكن رؤية مكان تطبيق التشريح‬

‫تماماً‪.‬‬

‫من أجل الأداتين ‪ QuickSlice and Cut‬يمكن تفعيل الخيار ‪ Full Interactivity‬الذي يظھر خطوط‬
‫التشريح حمراء اللون عند تحريك الفأرة‪ .‬يكون الزر ‪ Cut‬تفاعلياً عند النقر بالفأرة على حافة معينة من المضلع‪ ،‬أي يتغير‬

‫شكل الفأرة حسب المكان‪ ،‬كما في الشكل )الصورة على اليمين(‪.‬‬

‫الفصل‪13 :‬‬

‫يسمح الخيار ‪ Split‬بإنشاء مجموعات مزدوجة من النقاط ‪ Vertices‬حيث يتم تقسيم الحواف ‪ .Edges‬ھذا‬
‫يتيح لك بسھولة حذف المضلعات ‪ Polygons‬لإنشاء الثقوب الجديدة‪ ،‬أو تحريك المضلعات الجديدة كعناصر منفصلة‪.‬‬

‫الزر ‪MSmooth‬‬

‫يتضمن الزران ‪ MSmooth and Tessellate‬واجھة ‪ Caddy Interfaces‬فيھا إعدادات جديدة كما في‬
‫الشكل‪ .‬يقوم الإعداد ‪ Smoothness‬بتدوير جميع الحواف الحا ّدة في الكائن‪ .‬يمكن إجراء التقطيع الفسيفسائي‬
‫‪ Tessellation‬باستخدام الحواف ‪ Edges‬أو الأوجه ‪ ،Faces‬ويتحكم الإعداد ‪ Tension‬بمدى شد الأوجه المجاورة‪.‬‬
