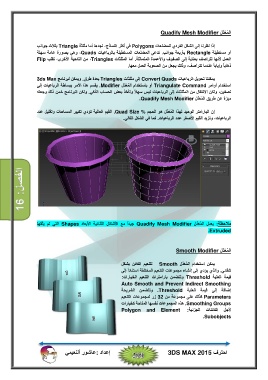

Page 300 - 3DS MAX 2015 احترف

‫‪ ‬‬

‫ال ُم َع ّدل ‪Quadify Mesh Modifier‬‬

‫إذا نظرنا إلى الشكل الفردي للمضلعات ‪ Polygons‬في أكثر النماذج‪ ،‬نجدھا أما مثلثة ‪ Triangle‬بثلاث جوانب‬
‫أو مستطيلة ‪ Rectangle‬بأربعة جوانب‪ .‬تدعى المضلعات المستطيلة بالرباعيات ‪ ،Quads‬وھي بصورة عامة سھلة‬
‫العمل لأنھا تتراصف بعناية إلى الصفوف والأعمدة المتماثلة‪ .‬أما المثلثات ‪ ،Triangles‬من الناحية الأخرى‪ ،‬تقلب ‪Flip‬‬

‫ذھاباً وإياباً عندما تتراصف‪ ،‬وذلك يجعل من الصعوبة العمل معھا‪.‬‬

‫يمكننا تحويل الرباعيات ‪ Convert Quads‬إلى مثلثات ‪ Triangles‬بعدة طرق‪ .‬ويمكن لبرنامج ‪3ds Max‬‬
‫استخدام أوامر ‪ Triangulate Command‬أو باستخدام ال ُم َع ّدل ‪ .Modifier‬يقسم ھذا الأمر ببساطة الرباعيات إلى‬
‫نصفين‪ ،‬ولكن الانتقال من المثلثات إلى الرباعيات ليس سھلاً وتأخذ بعض الحساب الذكي‪ .‬ولكن البرنامج خمن ذلك وجعله‬

‫ميزة عن طريق ال ُم َع ّدل ‪.Quadify Mesh Modifier‬‬

‫إن البارامتر الوحيد لھذا ال ُم َع ّدل ھو الحجم ‪ .Quad Size %‬القيم العالية تؤدي تكبير المساحات وتقليل عدد‬
‫الرباعيات‪ ،‬وتزيد القيم الأصغر عدد الرباعيات‪ .‬كما في الشكل التالي‪.‬‬

‫الفصل‪16 :‬‬

‫ملاحظة‪ :‬يعمل ال ُم َع ّدل ‪ Quadify Mesh Modifier‬جيداً مع الأشكال الثنائية الأبعاد ‪ Shapes‬التي تم بثقھا‬

‫‪.Extruded‬‬

‫ال ُم َع ّدل ‪Smooth Modifier‬‬

‫يمكن استخدام ال ُم َع ّدل ‪ Smooth‬لتنعيم الكائن بشكل‬
‫تلقائي‪ .‬والذي يؤدي إلى إنشاء مجموعات التنعيم المختلفة استناداً إلى‬
‫قيمة العتبة ‪ Threshold‬وتتضمن بارامترات التنعيم الخيارات‪:‬‬
‫‪Auto Smooth and Prevent Indirect Smoothing‬‬
‫إضافة إلى قيمة العتبة ‪ .Threshold‬وتتضمن الشريحة‬
‫‪ Parameters‬كذلك على مجموعة من ‪ 32‬زر لمجموعات التنعيم‬
‫‪ .Smoothing Groups‬ھذه المجموعات نفسھا المتاحة كخيارات‬
‫لأجل الكائنات الجزئية‪Polygon and Element :‬‬

‫‪.Subobjects‬‬

‫إعداد ‪:‬عاشور ألنعيمي‬ ‫احترف ‪3DS MAX 2015‬‬

‫‪ ‬‬
