‫الفصل‪16 :‬‬ ‫‪ ‬‬

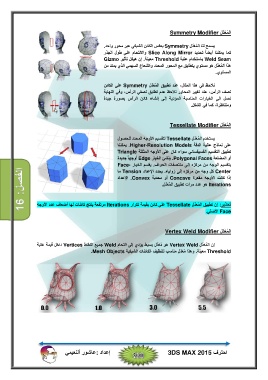

‫ال ُم َع ّدل ‪Symmetry Modifier‬‬

‫يسمح لنا ال ُم َع ّدل ‪ Symmetry‬بعكس الكائن الشبكي عبر محور واحد‪.‬‬
‫كما يمكننا أيضاً تحديد ‪ Slice Along Mirror‬والالتحام على طول الجذر‬
‫‪ Weld Seam‬باستخدام عتبة ‪ Threshold‬معينة‪ .‬إن ھيكل تأثير ‪Gizmo‬‬
‫ھذا ال ُم َع ّدل ھو مستوي يتطابق مع المحور المحدد والشعاع السھمي الذي يمتد من‬

‫المستوي‪.‬‬

‫نلاحظ في ھذا المثال‪ ،‬عند تطبيق ال ُم َع ّدل ‪ Symmetry‬على الكائن‬
‫نصف الرأس‪ ،‬عند تغيير المحاور نلاحظ عدم تطابق نصفي الرأس‪ ،‬وفي النھاية‬
‫نصل الى الخيارات المناسبة المؤدية إلى إنشاء كائن الرأس بصورة جيدة‬

‫ومتناظرة‪ ،‬كما في الشكل‪.‬‬

‫ال ُم َع ّدل ‪Tessellate Modifier‬‬

‫يستخدم ال ُم َع ّدل ‪ Tessellate‬لتقسيم الأوجه المحدد للحصول‬
‫على نماذج عالية الدقة ‪ .Higher-Resolution Models‬يمكننا‬
‫تطبيق التقسيم الفسيفسائي سواء كان على الأوجه المثلثة ‪Triangle‬‬
‫أو المضلعة ‪ .Polygonal Faces‬ينشئ الخيار ‪ Edge‬أوجھاً جديدة‬
‫بتقسيم الوجه من مركزه إلى منتصفات الحواف‪ .‬يقسم الخيار ‪Face-‬‬
‫‪ Center‬كل وجه من مركزه إلى زواياه‪ .‬يحدد الإعداد ‪ Tension‬ما‬
‫إذا كانت الأوجه مقعرة ‪ Concave‬أو محدبة ‪ .Convex‬الإعداد‬

‫‪ Iterations‬ھو عدد مرات تطبيق ال ُم َع ّدل‪.‬‬

‫تحذير‪ :‬إن تطبيق ال ُم َع ّدل ‪ Tessellate‬على كائن بقيمة تكرار ‪ Iterations‬مرتفعة ينتج كائنات لھا أضعاف عدد الأوجه‬

‫‪ Face‬الأصلي‪.‬‬

‫ال ُم َع ّدل ‪Vertex Weld Modifier‬‬

‫إن ال ُم َع ّدل ‪ Vertex Weld‬ھو ُم َع ّدل بسيط يؤدي إلى التحام ‪ Weld‬جميع النقاط ‪ Vertices‬داخل قيمة عتبة‬
‫‪ Threshold‬معينة‪ .‬وھذا ُم َع ّدل مناسب لتنظيف الكائنات الشبكية ‪.Mesh Objects‬‬
