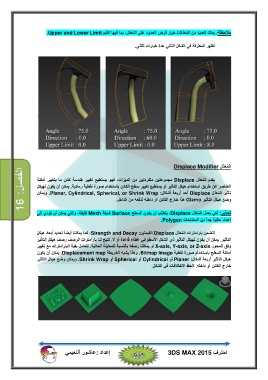

Page 303 - 3DS MAX 2015 احترف
P. 303
ملاحظة :يملك العديد من ال ُم َع ّدلات خيار فرض الحدود على ال ُم َع ّدل ،بما فيھا القيم .Upper and Lower Limit
تظھر المطرقة في الشكل التالي عدة خيارات للثني.
الفصل16 : ال ُم َع ّدل Displace Modifier
يقدم ال ُم َع ّدل Displaceمجموعتين متفردتين من الميزات ،فھو يستطيع تغيير ھندسة كائن ما بتغيير أمكنة
العناصر عن طريق استخدام ھيكل التأثير أو يستطيع تغيير سطح الكائن باستخدام صورة نقطية رمادية .يمكن أن يكون لھيكل
تأثير ال ُم َع ّدل Displaceأحد أربعة أشكال .Planar, Cylindrical, Spherical, or Shrink Wrap :ويمكن
وضع ھيكل التأثير Gizmoھذا خارج الكائن أو داخله لدفعه من الداخل.
تحذير :لكي يعمل ال ُم َع ّدل ،Displaceيتطلب أن يكون السطح Surfaceشبكة Meshكثيفة ،والتي يمكن أن تؤدي إلى
أعداد عالية جداً من المضلعات .Polygon
تتضمن بارامترات ال ُم َع ّدل Displaceالقيمتين ،Strength and Decay :كما يمكننا أيضاً تحديد أبعاد ھيكل
التأثير .يمكن أن يكون لھيكل التأثير ذي الشكل الأسطواني غطاء قاعدة أو لا .تتيح لنا بارامترات الرصف رصف ھيكل التأثير
وفق المحور X-axis, Y-axis, or Z-axisأو يمكننا رصفه بالنسبة للمعاينة الحالية .تتعامل بقية البارامترات مع تغيير
أمكنة السطح باستخدام صورة نقطية .Bitmap Imageوھذا يشبه الخريطة .Displacement mapيمكن أن يكون
ھيكل التأثير أربعة أشكال Planer :أو Cylindricalأو Sphericalأو .Shrink Wrapويمكن وضع ھيكل التأثير
خارج الكائن أو داخله .لاحظ الاختلافات في الشكل.
إعداد :عاشور ألنعيمي احترف 3DS MAX 2015
