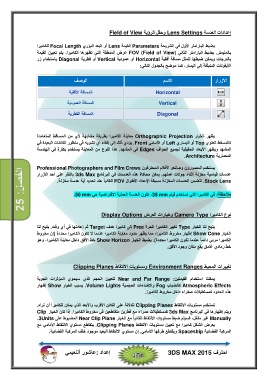

Page 472 - 3DS MAX 2015 احترف

‫‪ ‬‬

‫إعدادات العدسة ‪ Lens Settings‬وحقل الرؤية ‪Field of View‬‬

‫يضبط البارامتر الأول في الشريحة ‪ Parameters‬القيمة ‪ Lens‬أو البعد البؤري ‪ Focal Length‬للكاميرا‬
‫بالمليمتر‪ .‬يضبط البارامتر الثاني )‪ FOV (Field of View‬عرض المنطقة التي تظھرھا الكاميرا‪ .‬يتم تعيين القيمة‬
‫بالدرجات ويمكن ضبطھا لتمثل مسافة أفقية ‪ Horizontal‬أو عمودية ‪ Vertical‬أو قطرية ‪ Diagonal‬باستخدام زر‬

‫الأيقونات المنبثقة إلى اليسار‪ ،‬كما موضح بالجدول التالي‪:‬‬

‫الوصف‬ ‫الاسم‬ ‫الأزرار‬

‫المسافة الأفقية‬ ‫‪Horizontal‬‬
‫المسافة العمودية‬ ‫‪Vertical‬‬
‫المسافة القطرية‬ ‫‪Diagonal‬‬

‫الفصل‪25 :‬‬ ‫يظھر الخيار ‪ Orthographic Projection‬معاينة الكاميرا بطريقة مشابھة لأي من المساقط المتعامدة‬
‫كالمسقط العلوي ‪ Top‬أو اليساري ‪ Left‬أو الأمامي ‪ .Front‬يؤدي ذلك إلى إلغاء أي تشويه في منظور الكائنات البعيدة في‬
‫المشھد ويظھر الأبعاد الحقيقية لجميع الحواف ‪ Edges‬في المشھد‪ .‬ھذا النوع من المعاينة يستخدم بكثرة في الھندسة‬

‫المعمارية ‪.Architecture‬‬

‫يستخدم المصورون وصانعو الأفلام المحترفون ‪Professional Photographers and Film Crews‬‬
‫عدسات قياسية مخزنة أثناء جولات عملھم‪ .‬يمكن محاكاة ھذه العدسات في البرنامج ‪ 3ds Max‬بالنقر على أحد الأزرار‬

‫‪ .Stock Lens‬تتضمن العدسات المخزنة مسبقة الإعداد الأطوال ‪ FOV‬تلقائياً عند تحديد أية عدسة مخزنة‪.‬‬

‫ملاحظة‪ :‬في الكاميرا التي تستخدم فيلم ‪ ،35 mm‬تكون العدسة العملية الافتراضية ھي ‪.50 mm‬‬

‫نوع الكاميرا ‪ Camera Type‬وخيارات العرض ‪Display Options‬‬

‫يتيح لنا الخيار ‪ Type‬تغيير الكاميرا الحرة ‪ Free‬إلى كاميرا ھدف ‪ Target‬ثم إعادتھا في أي وقت‪ .‬يتيح لنا‬
‫الخيار ‪ Show Cone‬إظھار مخروط الكاميرا‪ ،‬مما يظھر حدود معاينة الكاميرا عندما لا تكون الكاميرا محددة )إن مخروط‬
‫الكاميرا مرئي دائماً عندما تكون الكاميرا محددة(‪ .‬يضبط الخيار ‪ Show Horizon‬خط الأفق داخل معاينة الكاميرا‪ ،‬وھو‬

‫خط رمادي غامق يقع مكان وجود الأفق‪.‬‬

‫تغييرات المحيط ‪ Environment Ranges‬ومستويات الالتقاط ‪Clipping Planes‬‬

‫يمكننا استخدام القيمتين‪ Near and Far Range :‬لتعيين الحجم الذي سيحوي المؤثرات الجوية‬
‫‪ Atmospheric Effects‬كالضباب ‪ Fog‬والإضاءات الحجمية ‪ .Volume Lights‬يسبب الخيار ‪ Show‬إظھار‬

‫ھذه الحدود كمستطيلات صفراء داخل مخروط الكاميرا‪.‬‬

‫تستخدم مستويات الالتقاط ‪ Clipping Planes‬للدلالة على الكائن الأقرب والأبعد الذي يمكن للكاميرا أن تراه‪.‬‬
‫ويتم إظھارھا في البرنامج ‪ 3ds Max‬كمستطيلات حمراء مع قطرين متقاطعين في مخروط الكاميرا‪ .‬إذا كان الخيار ‪Clip‬‬
‫‪ Manually‬غير مف ّعل‪ ،‬فسيتم ضبط مستويات الالتقاط تلقائياً مع الخيار ‪ Near Clip Plane‬المضبوط على ‪.3Units‬‬
‫يعرض الشكل كاميرا مع تعيين مستويات الالتقاط ‪ .Clipping Planes‬يتقاطع مستوي الالتقاط الأمامي مع‬

‫المركبة الفضائية ‪ Spaceship‬ويقتطع طرفھا الأمامي‪ .‬إن مستوي الالتقاط البعيد موجود خلف المركبة الفضائية‪.‬‬

‫إعداد ‪:‬عاشور ألنعيمي‬ ‫احترف ‪3DS MAX 2015‬‬

‫‪ ‬‬
