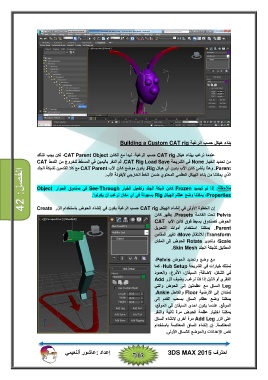

Page 714 - 3DS MAX 2015 احترف

‫‪ ‬‬

‫الفصل‪42 :‬‬ ‫بناء ھيكل حسب الرغبة ‪Building a Custom CAT rig‬‬

‫عندما نرغب ببناء ھيكل ‪ CAT rig‬حسب الرغبة‪ ،‬نبدأ مع الكائن ‪ ،CAT Parent Object‬لكن يجب التأكد‬
‫من تحديد الخيار ‪ None‬في الشريحة ‪ .CAT Rig Load Save‬ثم النقر باليمين في المسقط للخروج من النمط ‪CAT‬‬
‫‪ .Parent‬وھذا ينشئ كائن الأب بدون أي ھيكل ‪ .Rig‬يكون موضع كائن الأب ‪ CAT Parent‬مع كلا القدمين لشبكة الجلد‬

‫الذي يمكننا من بناء الھيكل العظمي المحتوي ضمن الخط الخارجي لأيقونة الأب‪.‬‬

‫ملاحظة‪ :‬إذا تم تجميد ‪ Frozen‬كائن شبكة الجلد وتفعيل الخيار ‪ See-Through‬في صندوق الحوار ‪Object‬‬

‫‪ ،Properties‬يمكننا وضع عظام الھيكل ‪ Rig‬بسھولة في أي مكان نرغب أن يكونوا‪.‬‬

‫إن الخطوة الأولى في إنشاء الھيكل ‪ CAT rig‬حسب الرغبة يكون في إنشاء الحوض باستخدام الزر ‪Create‬‬
‫‪ Pelvis‬تحت القائمة ‪ .Presets‬يظھر كائن‬
‫الحوض كصندوق بسيط فوق كائن الأب ‪CAT‬‬
‫‪ .Parent‬يمكننا استخدام أدوات التحويل‬
‫‪ :Transform‬للانتقال ‪ ،Move‬تغيير المقاس‬
‫‪ ،Scale‬وتدوير ‪ Rotate‬الحوض إلى المكان‬
‫المطابق لشبكة الجلد ‪.Skin Mesh‬‬

‫مع وضع وتحديد الحوض ‪،Pelvis‬‬
‫نمتلك خيارات في الشريحة ‪ ،Hub Setup‬كما‬
‫في الشكل‪ ،‬لإضافة‪ :‬السيقان‪ ،‬الأذرع‪ ،‬والعمود‬
‫الفقري أو الذيل إذا كنا نرغب‪ .‬يضيف الزر ‪Add‬‬
‫‪ Leg‬الساق مع عظمتين إلى الحوض والتي‬
‫تمتدان إلى الأرضية ‪ Floor‬والكاحل ‪.Ankle‬‬
‫يمكننا وضع عظام الساق بسحب القدم إلى‬
‫الموقع‪ .‬عندما يكون احدى السيقان في الموقع‪،‬‬
‫يمكننا اختيار عظمة الحوض مرة ثانية والنقر‬
‫على الزر ‪ Add Leg‬مرة أخرى لإنشاء الساق‬
‫المعاكسة‪ .‬إن إنشاء الساق المعاكسة باستخدام‬

‫نفس الإعدادات والموضع كالساق الأولى‪.‬‬

‫إعداد ‪:‬عاشور ألنعيمي‬ ‫احترف ‪3DS MAX 2015‬‬

‫‪ ‬‬
