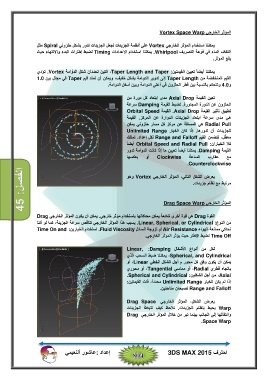

‫الفصل‪45 :‬‬ ‫‪ ‬‬

‫المؤثر الخارجي ‪Vortex Space Warp‬‬

‫يمكننا استخدام المؤثر الخارجي ‪ Vortex‬على أنظمة الجزيئات لجعل الجزيئات تدور بشكل حلزوني ‪ Spiral‬مثل‬
‫التفاف الماء في فوھة التصريف ‪ .Whirlpool‬يمكننا استخدام الإعدادات ‪ Timing‬لضبط إطارات البدء والانتھاء حيث‬

‫يقع المؤثر‪.‬‬

‫يمكننا أيضاً تعيين القيمتين‪ ،Taper Length and Taper :‬التين تحددان شكل الد ّوامة ‪ .Vortex‬تؤدي‬
‫القيم المنخفضة من ‪ Taper Length‬إلى تدوير الدوامة بشكل خفيف‪ ،‬ويمكن أن تمتد قيم ‪ Taper‬في مجال بين ‪1.0‬‬

‫و‪ 4.0‬وتتحكم بالنسبة بين قطر الحلزون في أعلى الدوامة وبين أسفل الدوامة‪.‬‬

‫تعين القيمة ‪ Axial Drop‬مدى ابتعاد كل دورة من‬
‫الحلزون عن الدورة المجاورة‪ .‬تضبط القيمة ‪ Damping‬سرعة‬
‫تطبيق تأثير القيمة ‪ .Axial Drop‬القيمة ‪Orbital Speed‬‬
‫ھي مدى سرعة ابتعاد الجزيئات الدوارة عن المركز‪ .‬القيمة‬
‫‪ Radial Pull‬ھي المسافة عن مركز كل مسار حلزوني يمكن‬
‫للجزيئات أن تدورھا‪ .‬إذا كان الخيار ‪Unlimited Range‬‬
‫مع ّطل‪ ،‬تتضمن القيم ‪ Range and Falloff‬لكل إعداد‪ .‬تمتلك‬
‫كلا الخياران‪ Orbital Speed and Radial Pull :‬أيضاً‬
‫القيمة ‪ .Damping‬يمكننا أيضاً تعيين ما إذا كانت الدوامة تدور‬
‫مع عقارب الساعة ‪ Clockwise‬أو بعكسھا‬

‫‪.Counterclockwise‬‬

‫يعرض الشكل التالي‪ ،‬المؤثر الخارجي ‪ Vortex‬وھو‬
‫مرتبط مع نظام جزيئات‪.‬‬

‫المؤثر الخارجي ‪Drag Space Warp‬‬

‫القوة ‪ Drag‬ھي قوة أخرى شائعة يمكن محاكاتھا باستخدام مؤثر خارجي‪ .‬يمكن أن يكون المؤثر الخارجي ‪Drag‬‬
‫من النوع‪ .Linear, Spherical, or Cylindrical :‬يسبب ھذا المؤثر الخارجي تناقص سرعة الجزيئة‪ ،‬كما لو أننا‬
‫نحاكي ممانعة الھواء ‪ Air Resistance‬أو لزوجة السائل ‪ .Fluid Viscosity‬استخدام الخيارين‪Time On and :‬‬

‫‪ Time Off‬لضبط الإطار حيث يؤثر المؤثر الخارجي‪.‬‬

‫لكل من أنواع الأشكال ‪Linear, :Damping‬‬
‫‪ ،Spherical, and Cylindrical‬يمكننا ضبط السحب الذي‬
‫يمكن أن يكون وفق كل محور م أجل الشكل الخطي ‪ ،Linear‬أو‬
‫باتجاه قطري ‪ ،Radial‬أو مماسي ‪ ،Tangential‬أو محوري‬
‫‪ ،Axial‬من أجل الشكلين‪.Spherical and Cylindrical :‬‬
‫إذا لم يكن الخيار ‪ Unlimited Range‬محدداً‪ ،‬فات القيمتين‪:‬‬

‫‪ Range and Falloff‬تصبحان متاحتين‪.‬‬

‫يعرض الشكل‪ ،‬المؤثر الخارجي ‪Drag Space‬‬
‫‪ Warp‬يحيط بنظام الجزيئات‪ .‬نلاحظ كيف تتباطأ الجزيئات‬
‫وانتقالھا إلى الجانب بينما تبر من خلال المؤثر الخارجي ‪Drag‬‬

‫‪.Space Warp‬‬
