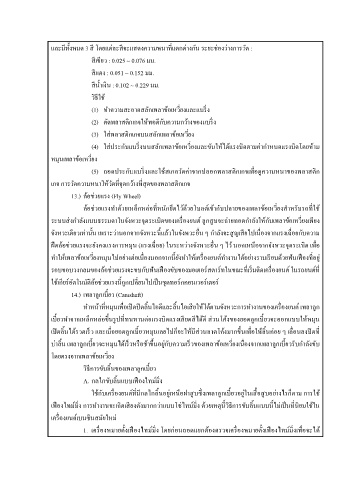

P. 152
และมีทั้งหมด 3 สี โดยแต่ละสีจะแสดงความหนาที่แตกต่างกัน ระยะช่องว่างการวัด :
สีเขียว : 0.025 ~ 0.076 มม.
สีแดง : 0.051 ~ 0.152 มม.
สีน ้าเงิน : 0.102 ~ 0.229 มม.
วิธีใช้
(1) ท าความสะอาดสลักเพลาข้อเหวี่ยงและแบริ่ง
(2) ตัดพลาสติกเกจให้พอดีกับความกว้างของแบริ่ง
(3) ใส่พลาสติกเกจบนสลักเพลาข้อเหวี่ยง
(4) ใส่ประกับแบริ่งบนสลักเพลาข้อเหวี่ยงและขันให้ได้แรงบิดตามค่าก าหนดแรงบิดโดยห้าม
หมุนเพลาข้อเหวี่ยง
(5) ถอดประกับแบริ่งและใช้สเกลวัดค่าจากปลอกพลาสติกเกจเพื่อดูความหนาของพลาสติก
เกจ การวัดความหนาให้วัดที่จุดกว้างที่สุดของพลาสติกเกจ
13.) ล้อช่วยแรง (Fly Wheel)
ล้อช่วยแรงท าด้วยเหล็กหล่อที่หนักยึดไว้ด้วยโบลต์เข้ากับปลายของเพลาข้อเหวี่ยงส าหรับรถที่ใช้
ระบบส่งก าลังแบบธรรมดาในจังหวะจุดระเบิดของเครื่องยนต์ ลูกสูบจะถ่ายทอดก าลังให้กับเพลาข้อเหวี่ยงเพียง
จังหวะเดียวเท่านั้น เพราะว่านอกจากจังหวะนี้แล้วในจังหวะอื่น ๆ ก าลังจะสูญเสียไปเนื่องจากแรงเฉื่อยกับความ
ฝืดล้อช่วยแรงจะยังคงแรงการหมุน (แรงเฉื่อย) ในระหว่างจังหวะอื่น ๆ ไว้ นอกเหนือจากจังหวะจุดระเบิด เพื่อ
ท าให้เพลาข้อเหวี่ยงหมุนไปอย่างต่อเนื่องนอกจากนี้ยังท าให้เครื่องยนต์ท างานได้อย่างราบเรียบด้วยฟันเฟืองที่อยู่
รอบขอบวงกลมของล้อช่วยแรงจะขบกับฟันเฟืองขับของมอเตอร์สตาร์ทในขณะที่เริ่มติดเครื่องยนต์ ในรถยนต์ที่
ใช้เกียร์อัตโนมัติล้อช่วยแรงนี้ถูกเปลี่ยนไปเป็นชุดทอร์กคอนเวอร์เตอร์
14.) เพลาลูกเบี้ยว (Camshaft)
ท าหน้าที่หมุนเพื่อเปิดปิดลิ้นไอดีและลิ้นไอเสียให้ได้ตามจังหวะการท างานของเครื่องยนต์ เพลาลูก
เบี้ยวท าจากเหล็กหล่อขึ้นรูปที่ทนทานต่อแรงบิดแรงเสียดสีได้ดี ส่วนโค้งของยอดลูกเบี้ยวจะออกแบบให้หมุน
เปิดลิ้นได้รวดเร็ว และเมื่อยอดลูกเบี้ยวหมุนเลยไปก็จะให้มีส่วนลาดโค้งมากขึ้นเพื่อให้ลิ้นค่อย ๆ เลื่อนลงปิดที่
บ่าลิ้น เพลาลูกเบี้ยวจะหมุนได้เร็วหรือช้าขึ้นอยู่กับความเร็วของเพลาข้อเหวี่ยงเนื่องจากเพลาลูกเบี้ยวรับก าลังขับ
โดยตรงจากเพลาข้อเหวี่ยง
วิธีการขับลิ้นของเพลาลูกเบี้ยว
A. กลไกขับลิ้นแบบเฟืองไทม์มิ่ง
ใช้กับเครื่องยนต์ที่มีกลไกลิ้นอยู่เหนือฝาสูบซึ่งเพลาลูกเบี้ยวอยู่ในเสื้อสูบอย่างไรก็ตาม การใช้
เฟืองไทม์มิ่ง การท างานจะเกิดเสียงดังมากกว่าแบบโซ่ไทม์มิ่ง ด้วยเหตุนี้วิธีการขับลิ้นแบบนี้ไม่เป็นที่นิยมใช้ใน
เครื่องยนต์เบนซินสมัยใหม่
1. เครื่องหมายตั้งเฟืองไทม์มิ่ง โดยก่อนถอดแยกต้องตรวจเครื่องหมายตั้งเฟืองไทม์มิ่งเพื่อจะได้
