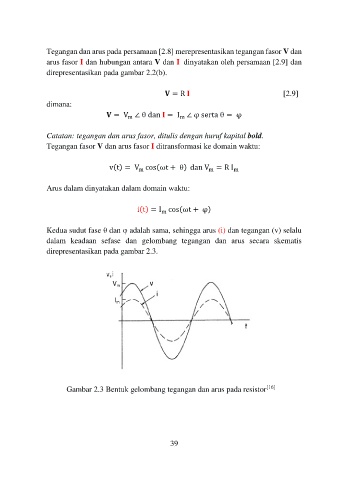

Page 132 - Buku Materi Pembelajaran Rangkaian Listrik II dan Praktikum

Tegangan dan arus pada persamaan [2.8] merepresentasikan tegangan fasor V dan
arus fasor I dan hubungan antara V dan I dinyatakan oleh persamaan [2.9] dan
direpresentasikan pada gambar 2.2(b).

= R [2.9]
dimana:
= V ∠ θ dan = I ∠ φ serta θ = φ
m
m

Catatan: tegangan dan arus fasor, ditulis dengan huruf kapital bold.
Tegangan fasor V dan arus fasor I ditransformasi ke domain waktu:

v(t) = V cos(ωt + θ) dan V = R I
m
m
m

Arus dalam dinyatakan dalam domain waktu:

i(t) = I cos(ωt + φ)
m

Kedua sudut fase θ dan φ adalah sama, sehingga arus (i) dan tegangan (v) selalu
dalam keadaan sefase dan gelombang tegangan dan arus secara skematis
direpresentasikan pada gambar 2.3.

V m

I m

Gambar 2.3 Bentuk gelombang tegangan dan arus pada resistor [16]
