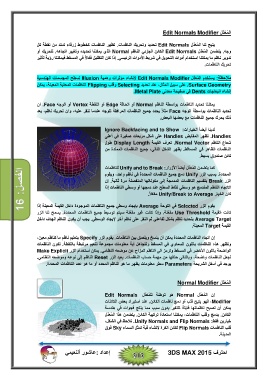

Page 314 - 3DS MAX 2015 احترف

‫الفصل‪16 :‬‬ ‫‪ ‬‬

‫ال ُم َع ّدل ‪Edit Normals Modifier‬‬

‫يتيح لنا ال ُم َع ّدل ‪ Edit Normals‬تحديد وتحريك الناظمات‪ .‬تظھر الناظمات كخطوط زرقاء تمتد من نقطة كل‬
‫وجه‪ .‬يتضمن ال ُم َع ّدل ‪ Edit Normals‬الكائن الجزئي الناظم ‪ Normal‬الذي يمكننا تحديده وتغيير اتجاھه‪ .‬لتحريك أو‬
‫تدوير ناظم ما يمكننا استخدام أدوات التحويل في شريط الأدوات الرئيسي‪ .‬إذا كان التظليل ف ّعالاً في المسقط فيمكننا رؤية تأثير‬

‫تحريك الناظمات‪.‬‬

‫ملاحظة‪ :‬يستخدم ال ُم َع ّدل ‪ Edit Normals Modifier‬لإنشاء مؤثرات وھمية ‪ Illusion‬لسطح المجسمات الھندسية‬

‫‪ .Surface Geometry‬على سبيل المثال‪ ،‬عند تحديد ‪ Selecting‬وقلب ‪ Flipping‬الناظمات المحلية المعينة‪ ،‬يمكن‬
‫إنشاء انبعاجات ‪ Dents‬في صفيحة معدني ‪.Metal Plate‬‬

‫يمكننا تحديد الناظمات بواسطة الناظم ‪ Normal‬أو الحافة ‪ Edge‬أو النقطة ‪ Vertex‬أو الوجه ‪ .Face‬ان‬
‫تحديد الناظمات بواسطة الوجه ‪ Face‬مثلاً يحدد جميع الناظمات المرافقة للوجه عندما ننقر عليه‪ ،‬وان تحريك ناظم‪ ،‬بعد‬

‫ذلك يحرك جميع الناظمات مع بعضھا البعض‪.‬‬

‫لدينا أيضاً الخيارات‪Ignore Backfacing and to Show :‬‬
‫‪ .Handles‬تظھر المقابض ‪ Handles‬على شكل مربعات صغيرة في أعلى‬
‫شعاع الناظم ‪ .Normal Vector‬تعرف القيمة ‪ Display Length‬طول‬
‫الناظمات الظاھر في المساقط‪ .‬يظھر الشكل التالي‪ ،‬جميع الناظمات الممتدة من‬

‫كائن صندوق بسيط‪.‬‬

‫كما يتضمن ال ُم َع ّدل أيضاً الأزرار‪ Unify and to Break :‬للناظمات‬
‫المحددة‪ .‬يسبب الزر ‪ Unify‬دمج جميع الناظمات المحددة في ناظم واحد‪ ،‬ويقوم‬
‫الزر ‪ Break‬بتقسيم الناظمات المدمجة إلى مكوناتھا المنفصلة مرة ثانية‪ .‬إن‬
‫الاتجاه الناظم المندمج ھو وسطي نقاط السطح عند دمجھا أو وسطي الناظمات إذا‬

‫كان الخيار ‪ Unify/Break to Average‬مف ّعلاً‪.‬‬

‫يقوم الزر ‪ Selected‬في اللوحة ‪ Average‬بإيجاد وسطي جميع الناظمات الموجودة داخل القيمة المعينة إذا‬
‫كانت القيمة ‪ Use Threshold‬مف ّعلة‪ .‬وإذا كانت غير مف ّعلة سيتم توسيط جميع الناظمات المحددة‪ .‬يسمح لنا الزر‬
‫‪ Average Target‬بتحديد ناظم بشكل تفاعلي ثم النقر على ناظم آخر لإيجاد الوسطي‪ .‬يجب أن يكون الناظم الھدف داخل‬

‫القيمة ‪ Target‬المعينة‪.‬‬

‫إن اتجاه الناظمات المحددة يمكن أن ينسخ ويلصق بين الناظمات‪ .‬يقوم الزر ‪ Specify‬بتعليم ناظم ما كناظم معين‪،‬‬
‫وتظھر ھذه الناظمات باللون السماوي في المسقط وتتجاھل أية معلومات مجموعة تنعيم مرتبطة بالنقطة‪ .‬تكون الناظمات‬
‫الواضحة باللون الأخضر في المسقط وترمز الى الناظم المزاح عن موضعه النظامي‪ .‬يمكن استخدام الزر ‪Make Explicit‬‬
‫لجعل الناظمات واضحة‪ ،‬وبالتالي حذفھا من مھمة حساب الناظمات‪ .‬يعيد الزر ‪ Reset‬الناظم إلى نوعه وموضعه النظامي‪.‬‬

‫يوجد في أسفل الشريحة ‪ Parameters‬سطر معلومات يظھر ما ھو الناظم المحدد أو ما ھو عدد الناظمات المحددة‪.‬‬

‫ال ُم َع ّدل ‪Normal Modifier‬‬

‫إن ال ُم َع ّدل ‪ Normal‬ھو توطئة لل ُم َع ّدل ‪Edit Normals‬‬
‫‪ ،Modifier‬فھو يتيح قلب أو دمج ناظمات الكائن‪ .‬عند استيراد بعض الكائنات‬
‫يمكن أن تصبح ناظماتھا قابلة للتغير بدون سبب مما ينتج فجوات في ھندسة‬
‫الكائن‪ .‬بدمج وقلب الناظمات‪ ،‬يمكننا استعادة تركيبة الكائن‪ .‬يتضمن ھذا ال ُم َع ّدل‬
‫خيارين فقط‪ .Unify Normals and Flip Normals :‬نلاحظ في الشكل‪،‬‬
‫قلب الناظمات ‪ Flip Normals‬لكائن الكرة لإنشاء قبة تمثل السماء ‪ Sky‬فوق‬

‫المدينة‪.‬‬
