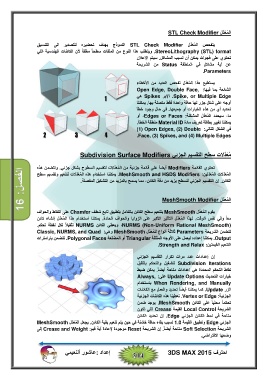

Page 315 - 3DS MAX 2015 احترف

‫‪ ‬‬

‫ال ُم َع ّدل ‪STL Check Modifier‬‬

‫يتفحص ال ُم َع ّدل ‪ STL Check Modifier‬النموذج بھدف تحضيره للتصدير الى التنسيق‬
‫‪ .StereoLithography (STL) format‬ويتطلب ھذا النوع من الملفات سطحاً مغلقاً لأن الكائنات الھندسية التي‬

‫تحتوي على فجوات يمكن أن تسبب المشاكل‪ .‬سيتم الإعلان‬
‫عن أية مشاكل في المنطقة ‪ Status‬من الشريحة‬

‫‪.Parameters‬‬

‫يستطيع ھذا ال ُم َع ّدل تفحص العديد من الأخطاء‬
‫الشائعة بما فيھا‪Open Edge, Double Face, :‬‬
‫‪ .Spike, or Multiple Edge‬الإبر ‪ Spikes‬ھي‬
‫أوجه على شكل جزر لھا حافة واحدة فقط متصلة بھا‪ .‬يمكننا‬
‫تحديد أي من ھذه الخيارات أو جميعھا‪ .‬في حال وجود خطأ‬
‫ما‪ ،‬سيحدد ال ُم َع ّدل المشكلة‪ ،Edges or Faces :‬أو‬
‫يمكننا تغيير بطاقة تعريف مادة ‪ Material ID‬منطقة الخطأ‪.‬‬
‫في الشكل التالي‪(1) Open Edges, (2) Double :‬‬
‫‪.Face, (3) Spikes, and (4) Multiple Edges‬‬

‫الفصل‪16 :‬‬ ‫ُم َع ّدلات سطح التقسيم الجزئي ‪Subdivision Surface Modifiers‬‬

‫تحتوي القائمة ‪ Modifiers‬أيضاً على قائمة جزئية من ال ُم َع ّدلات لتقسيم السطوح بشكل جزئي‪ .‬وتتضمن ھذه‬
‫ال ُم َع ّدلات ال ُم َع ّدلين‪ .MeshSmooth and HSDS Modifiers :‬يمكننا استخدام ھذه ال ُم َع ّدلات لتنعيم وتقسيم سطح‬

‫الكائن‪ .‬إن التقسيم الجزئي للسطح يزيد من دقة الكائن‪ ،‬مما يسمح بالمزيد من التشكيل المفصلة‪.‬‬

‫ال ُم َع ّدل ‪MeshSmooth Modifier‬‬

‫يقوم ال ُم َع ّدل ‪ MeshSmooth‬بتنعيم سطح الكائن بالكامل بتطبيق تابع شطف ‪ Chamfer‬على النقاط والحواف‬
‫معاً وفي نفس الوقت‪ .‬لھذا ال ُم َع ّدل التأثير الأكبر على الزوايا والحواف الحادة‪ .‬يمكننا استخدام ھذا ال ُم َع ّدل إنشاء كائن‬
‫)‪ ،NURMS (Non-Uniform Rational MeshSmooth‬ويعطي الكائن ‪ NURMS‬تثقيلاً لكل نقطة تحكم‪.‬‬
‫تتضمن الشريحة ‪ Parameters‬ثلاثة أنواع لل ُم َع ّدل ‪ MeshSmooth‬وھي‪Classic, NURMS, and Quad :‬‬
‫‪ .Output‬يمكننا إعداده ليعمل على الأوجه المثلثة ‪ Triangular‬أو المضلعة ‪ .Polygonal Faces‬تتضمن بارامترات‬

‫التنعيم القيمتين‪.Strength and Relax :‬‬

‫إن إعدادات عدد مرات تكرار التقسيم الجزئي‬
‫‪ Subdivision Iterations‬لتشغيل والتحكم بتثقيل‬
‫نقاط التحكم المحددة ھي إعدادات متاحة أيضاً‪ .‬يمكن ضبط‬
‫خيارات التحديث ‪ Update Options‬على‪Always, :‬‬
‫‪ When Rendering, and Manually‬باستخدام‬
‫الزر ‪ .Update‬كما يمكننا أيضاً تحديد والعمل مع الكائنات‬
‫الجزئية‪ .Vertex or Edge :‬تعطينا ھذه الكائنات الجزئية‬
‫تحكماً محلياً على الكائن ‪ .MeshSmooth‬يوجد ضمن‬
‫الشريحة ‪ Local Control‬القيمة ‪ Crease‬التي تكون‬
‫متاحة في نمط الكائن الجزئي ‪ .Edge‬إن تحديد الكائن‬
‫الجزئي ‪ Edge‬وتطبيق القيمة ‪ 1.0‬تسبب بقاء حافة خشنة في حين يتم تنعيم بقية الكائن‪ .‬يجعل ال ُم َع ّدل ‪MeshSmooth‬‬
‫الشريحة ‪ Soft Selection‬متاحة أيضاً‪ .‬إن الشريحة ‪ Reset‬موجودة لإعادة أية قيم‪ Crease and Weight :‬إلى‬

‫وضعھا الافتراضي‪.‬‬

‫إعداد ‪:‬عاشور ألنعيمي‬ ‫احترف ‪3DS MAX 2015‬‬

‫‪ ‬‬
