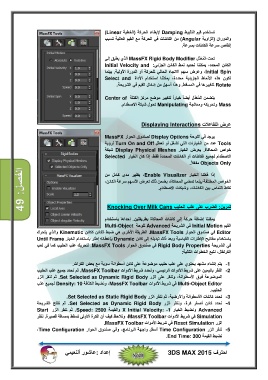

Page 861 - 3DS MAX 2015 احترف

‫‪ ‬‬

‫تستخدم قيم التثبيط ‪ Damping‬لإبطاء الحركة )الخطية ‪(Linear‬‬
‫والدوران )الزاوية ‪ (Angular‬من الكائنات في الحركة مع القيم العالية تسبب‬

‫إنقاص سرعة الكائنات بسرعة‪.‬‬

‫تحت ال ُم َع ّدل ‪ MassFX Rigid Body Modifier‬الذي يطبق إلى‬
‫الكائن المحدد‪ ،‬يمكننا تحديد نمط الكائن الجزئي‪Initial Velocity and :‬‬
‫‪ ،Initial Spin‬وعرض سھم الاتجاه الحالي للحركة أو الدورة الأولية‪ .‬بينما‬
‫تكون ھذه الأنماط الجزيئية محددة‪ ،‬يمكننا استخدام الأداة ‪Select and‬‬

‫‪ Rotate‬لتغييرھا في المسقط‪ .‬وھذا أسھل من إدخال القيم في الشريحة‪.‬‬

‫يتضمن ال ُم َع ّدل أيضاً خياراً لتغيير موضع مركز الكتلة ‪Center of‬‬
‫‪ Mass‬وتحريكه ومعالجة ‪ Manipulating‬تحول شبكة الاصطدام‪.‬‬

‫الفصل‪49 :‬‬ ‫عرض التفاعلات ‪Displaying Interactions‬‬

‫يوجد في اللوحة ‪ Display Options‬لصندوق الحوار ‪MassFX‬‬
‫‪ Tools‬عدد من الخيارات التي تشغل أو تعطل ‪ Turn On and Off‬لرؤية‬
‫خواص المحاكاة‪ .‬يعرض الخيار ‪ Display Physical Meshes‬شبكة‬
‫الاصطدام لجميع الكائنات أو الكائنات المحددة فقط‪ ،‬إذا كان الخيار ‪Selected‬‬

‫‪ Objects Only‬مف ّعلاً‪.‬‬

‫إذا ف ّعلنا الخيار ‪ ،Enable Visualizer‬يظھر مدى كامل من‬
‫الخواص المختلفة بينما تمضي المحاكاة‪ ،‬بضمن ذلك تعرض الأسھم سرعة الكائن‪،‬‬

‫نقاط التماس بين الكائنات‪ ،‬وشبكات الاصطدام‪.‬‬

‫تمرين‪ :‬الضرب على علب الحليب ‪Knocking Over Milk Cans‬‬

‫يمكننا إضافة حركة إلى كائنات المحاكاة بطريقتين‪ .‬إحداھا باستخدام‬
‫القيم ‪ Initial Motion‬في الشريحة ‪ Advanced‬للوحة ‪Multi-Object‬‬
‫‪ Editor‬في صندوق الحوار ‪ .MassFX Tools‬الطريقة الأخرى ھي ضبط الكائن ككائن ‪ Kinematic‬والذي يتحرك‬
‫باستخدام مفاتيح الإطارات القياسية وبعد ذلك تبديله إلى كائن ‪ Dynamic‬بإعطائه إطار باستخدام الخيار ‪Until Frame‬‬
‫في الشريحة ‪ Rigid Body Properties‬في صندوق الحوار ‪ .MassFX Tools‬لتحريك علب الحليب كما في لعب‬

‫الكرنفال‪ ،‬نتبع الخطوات التالية‪:‬‬

‫‪ -1‬يتم إنشاء مشھد يحتوي على علب حليب موضوعة على كائن أسطوانة سوية مع بعض الكرات‪.‬‬
‫‪ -2‬النقر باليمين على شريط الأدوات الرئيسي‪ ،‬ونحدد شريط الأدوات ‪ .MassFX Toolbar‬ثم نحدد جميع علب الحليب‬
‫الموضوعة فوق الأسطوانة‪ ،‬وننقر على الزر ‪ .Set Selected as Dynamic Rigid Body‬ثم ننقر الزر‬
‫‪ Multi-Object Editor‬في شريط الأدوات ‪ ،MassFX Toolbar‬ونضبط الكثافة ‪ Density: 10‬لجميع علب‬

‫الحليب‪.‬‬
‫‪ -3‬نحدد كائنات الأسطوانة والأرضية‪ ،‬ثم ننقر الزر ‪.Set Selected as Static Rigid Body‬‬
‫‪ -4‬نحدد كائن أصغر كرة‪ ،‬وننقر الزر ‪ .Set Selected as Dynamic Rigid Body‬ثم نفتح الشريحة‬
‫‪ Advanced‬ونضبط الخيار ‪ X Initial Velocity: -1‬والقيمة ‪ .Speed: 2500‬ثم ننقر الزر ‪Start‬‬
‫‪ Simulation‬في شريط الأدوات ‪ ،MassFX Toolbar‬ونلاحظ كيف أن الكرة الأولى تسقط بمسافة قصيرة‪ .‬ننقر‬

‫الزر ‪ Reset Simulation‬في شريط الأدوات ‪.MassFX Toolbar‬‬
‫‪ -5‬ننقر الزر ‪ Time Configuration‬أسفل واجھة البرنامج‪ ،‬وفي صندوق الحوار ‪،Time Configuration‬‬

‫نضبط القيمة ‪.End Time: 300‬‬

‫إعداد ‪:‬عاشور ألنعيمي‬ ‫احترف ‪3DS MAX 2015‬‬

‫‪ ‬‬
